K阻抗變換氣模型公式疑問
05-08

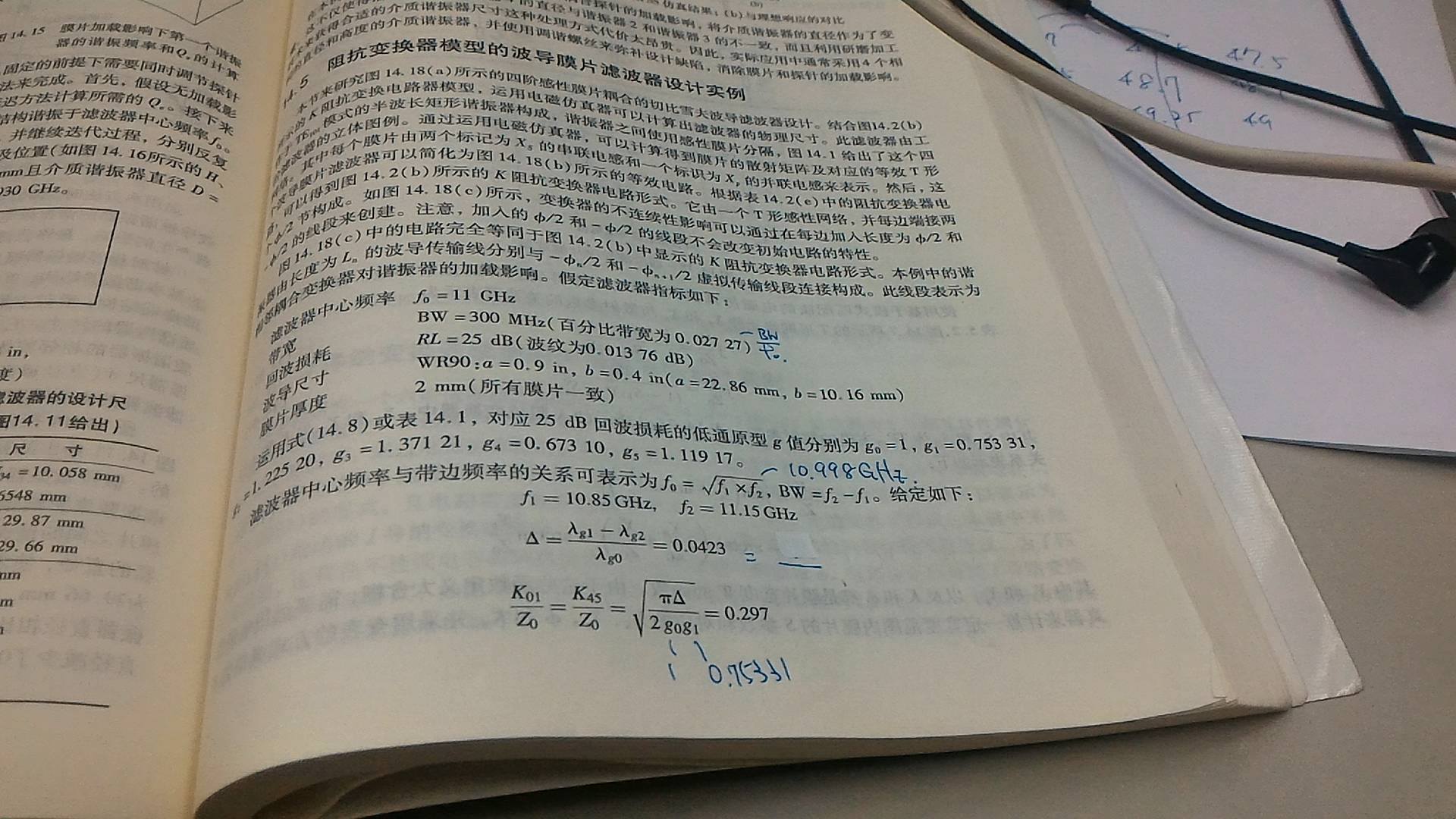

想請問各位大大，書中(通信系統微波濾波器-基礎、設計與應用) Δ=(λg1-λg2)/λg0 的 3個λ分別要如何計算? 求解
这个是波导波长
想問大大
波導規格的截止頻率(cutoff frequency)波長與共振頻率(resonance frequency)的波長嗎?
有帶入過導播管歸個ˊ的截止頻率跟濾波器截止頻率皆無法算出那個數字
感謝大大
Lamda(cutoff)=2/sqrt((m/a)^2+(n/b)^2) ,对于TE10波，m=1, n=0 . Lamda(cutoff)=2a.
Lamda(g)=lamda/sqrt(1-(lamda/lamda(c))^2),
自己带进去参数计算就可以了
感謝您的回答 我再研究看看
