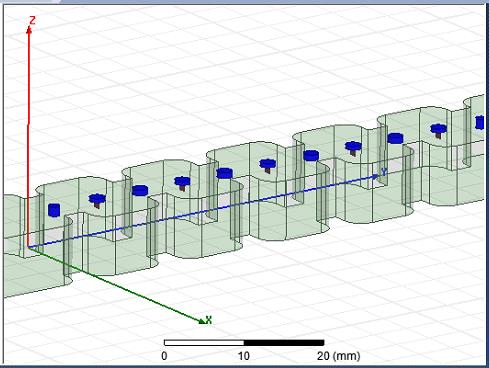

腔體濾波器 Lumped port怎麼放

fhgjhjkjhk

波导的话，由于谐振很强，不准确很正常的
最好的办法是采用uwave或两端口参数提取的办法设计

感謝jinfoxhe大大
在這裡想問您是否有uwave可以分享給小弟
感謝

我不用uwave

jinfoxhe大大 您好:
那想跟您提問之前提到兩端口參數提取的板法與設計，可以教小弟，感謝

需要专门的参数提取软件

请问这个软件和synmatrix360哪个准确

能介绍一下这个软件吗，是不是大佬你自己编写的自己用的

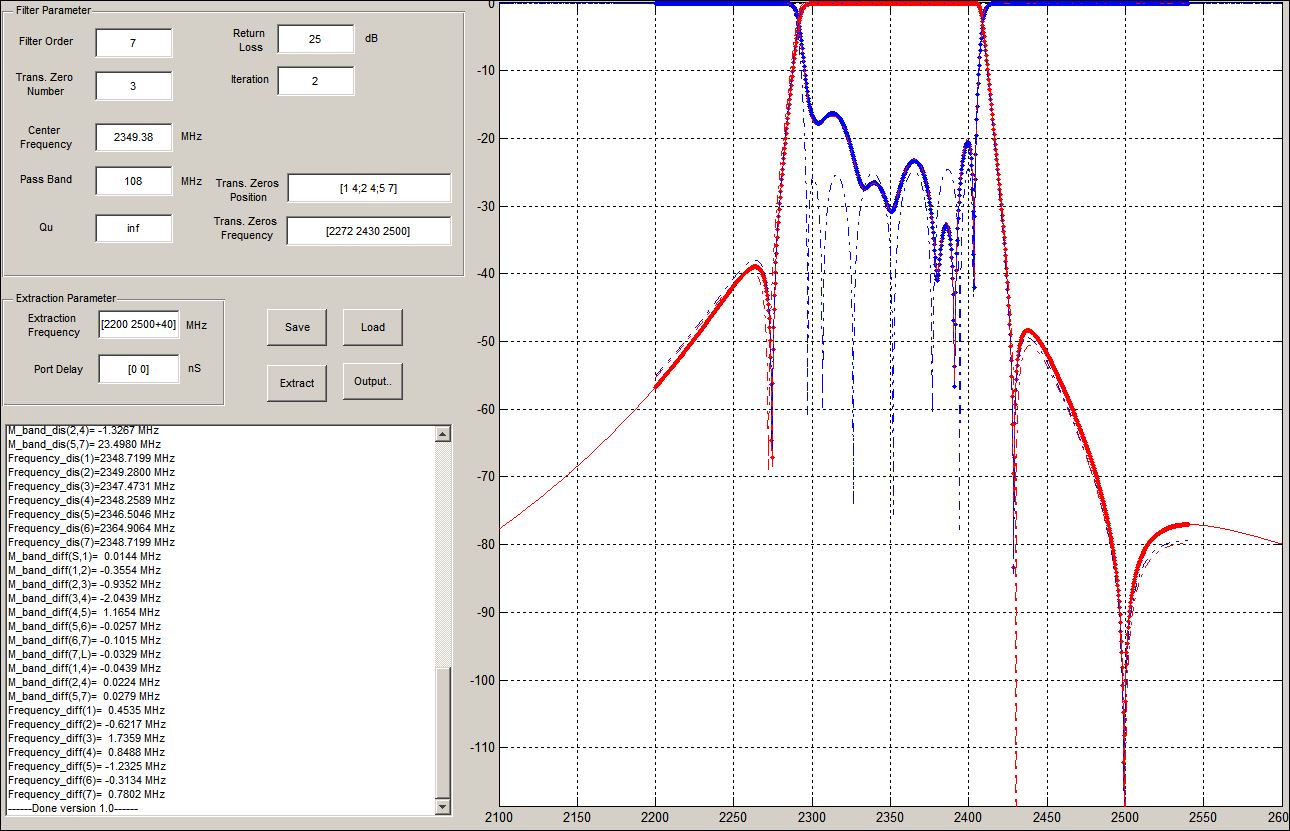

自己写的。当然是我这个更快，更准。
而且经过了数十个金属腔滤波器、金属腔介质混合滤波器，多模滤波器（双模，三模），以及介质波导滤波器的验证。

请问耦合矩阵提取过称当中相位加载效应影响大吗，，

还有就是想问一下，您这个软件提取耦合矩阵使用的是优化法还是旋转矩阵消减法啊，，

相位加载在参数提取的过程中会自动消除，使用的算法是采用柯西法直接参数提取，当然为了保证精度，算法上面做了一些细微的改进。
矩阵生成是旋转消元。

是的多数情况下确实当左右两边相位效应一样的时候，通过柯西法先求F，P然后求E会把相位加载效应消除。
小弟也通过matlab实现了一下，不过最终提取耦合矩阵的时候用的是优化法，不知道影响大不大
貌似除了从S参数拟合还可以从Y参数入手大佬有没有接触过

你都计算出了结果还优化FPE，优化什么呢?
我估计你说的Y参数法是吴克利他们那种矢量直接拟合Y参数吧。
Y参数对相位极其敏感，简单的滤波器可以用Y参数，对于复杂的滤波器或双工器，在计算精度上面有很大的问题，个人不看好Y参数。
其实FPE多项式最后也是要转换为Y参数才能生成耦合矩阵的

对确实是这个方法，我看到他们较新的论文里一篇双通带滤波器也是通过这个方法做的。

Synmatrix360的双端口提取，经历无数产品的验证和考验。根据我们在北美用户的反馈，无论是传统同轴腔体，还是矩形波导，圆波导，双模/多模，都是很准的。

sdghjjjjkkkddghhh

分立系统一般阻抗都是50欧，基于S参数提参数，但是对于有些情况下阻抗不是50的，就不一定基于S参数提参数了
