关于ADS端口位置

05-08

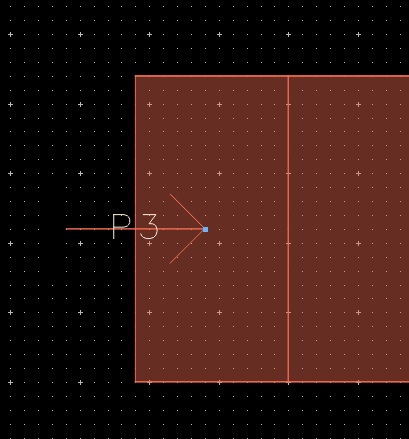

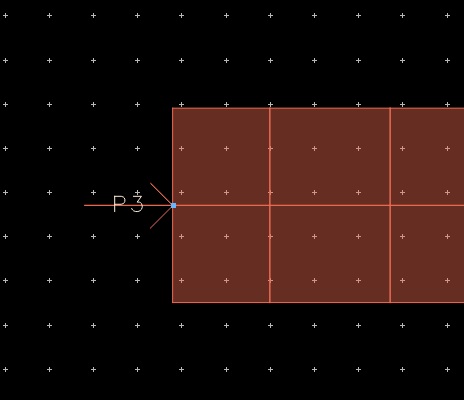

如图所示，图1 端口放在边缘处，而图2的端口只是稍微往里放进去0.3mm，仿真结果却有较大的差别。
这两种端口放置的差别是什么?和实际中的SMA连接，那种更吻合呢?

具体上要接近实际SMA特性的话? 就看你对实际SMA的S-parameter理解多少?

没玩过ADS，帮顶下吧

不是很懂，waveguide port更接近?
我用的ADS2014，如何设置这三种端口呢?

没玩过ADS，帮顶

waveguide port (3D_Single Port) ->当ADS与EMpro协同仿真时才存在！
只有ADS时，Single port some Edge port (是近似而非相同)。
