利用AWR模擬帶通濾波器的自耦合設定
05-08
想請問各位大大

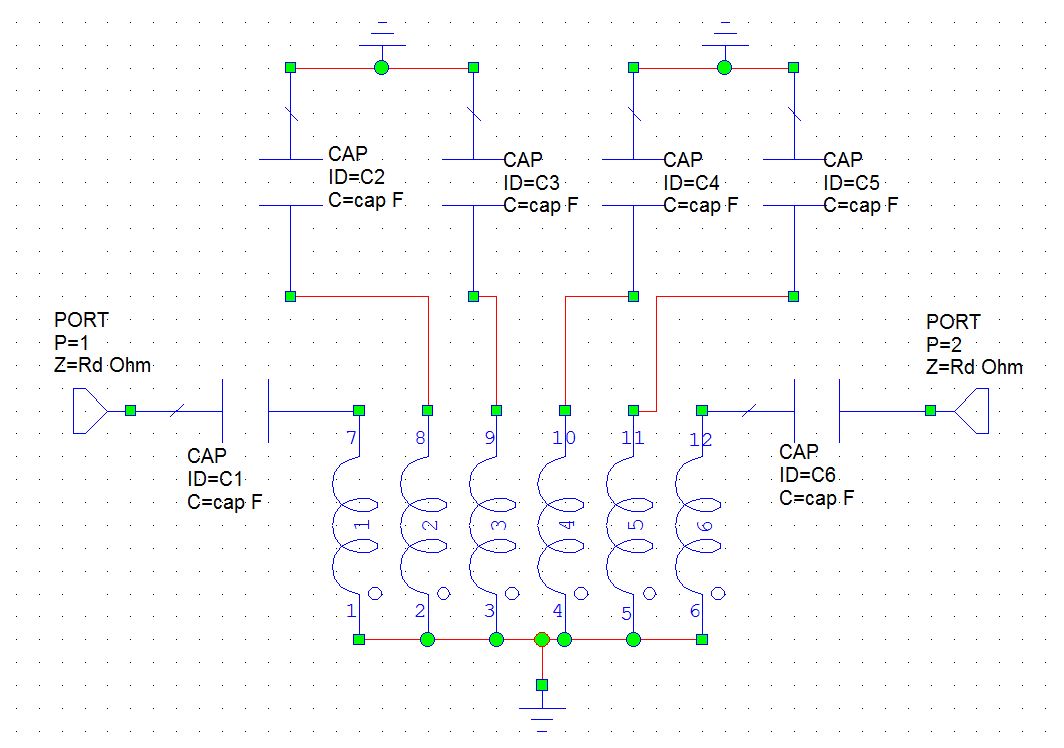

設計耦合形式的濾波器時，電路圖如下
我的問題是當有交叉耦合時

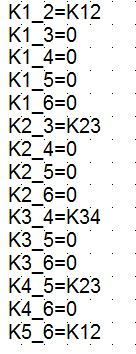

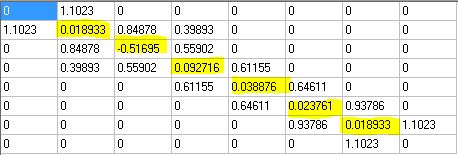

當其耦合矩陣的自耦合值(M11、M22、...)不為零
在電路上要怎麼做設定(因為他只能輸入自己跟其他的耦合量，不能輸入自己跟自己的)
請高手幫幫忙了！ 感激不盡
設計耦合形式的濾波器時，電路圖如下
我的問題是當有交叉耦合時
當其耦合矩陣的自耦合值(M11、M22、...)不為零
在電路上要怎麼做設定(因為他只能輸入自己跟其他的耦合量，不能輸入自己跟自己的)
請高手幫幫忙了！ 感激不盡
