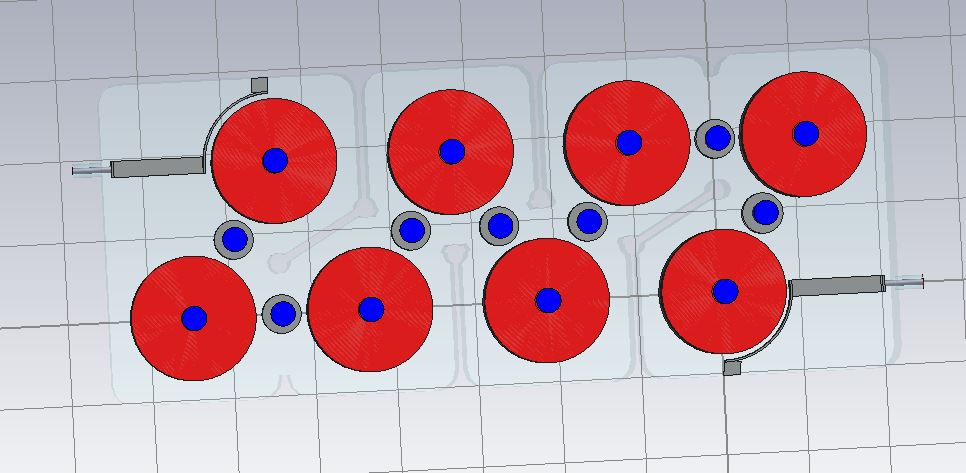

8阶介质滤波器仿真
05-08
8阶介质滤波器仿真结束，发现KQ法窗口仿真都偏小，最终通过精确仿真达成目标。

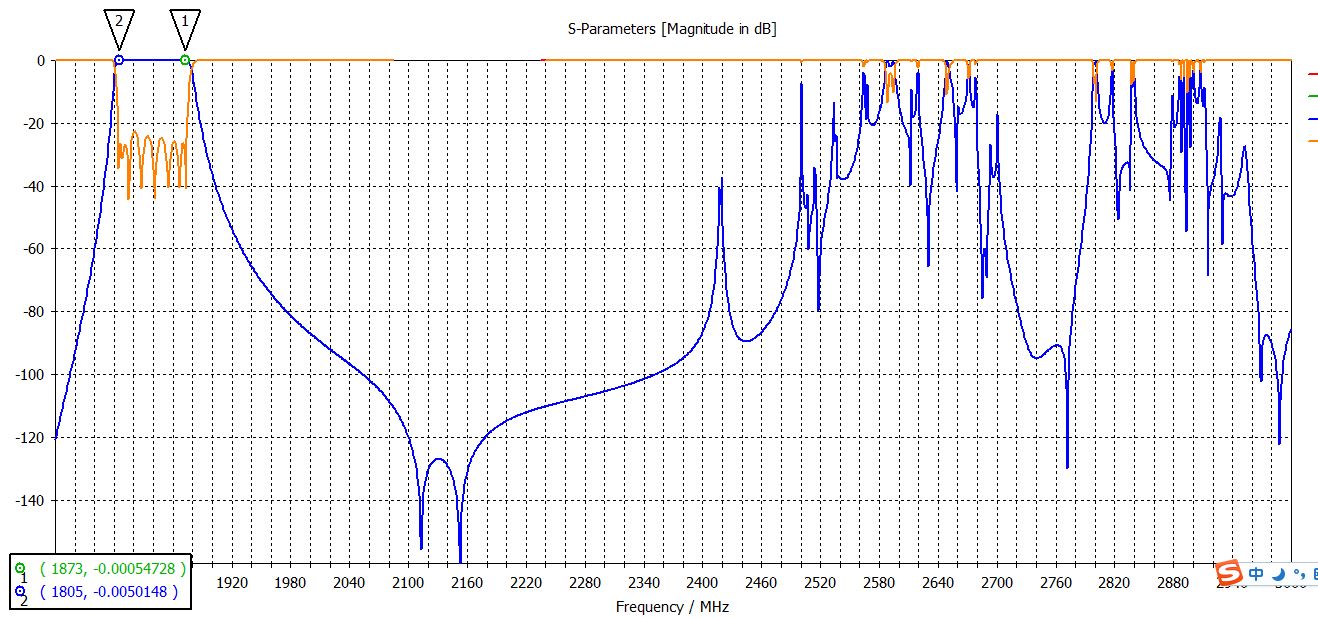

仿真得到高次模在2541MHz,实际整体仿真结果谐波出现在2416MHz，整体谐波出现比前期本征模得到高次模出现频率前移1GHz左右，所以KQ法设计存在设计失败风险

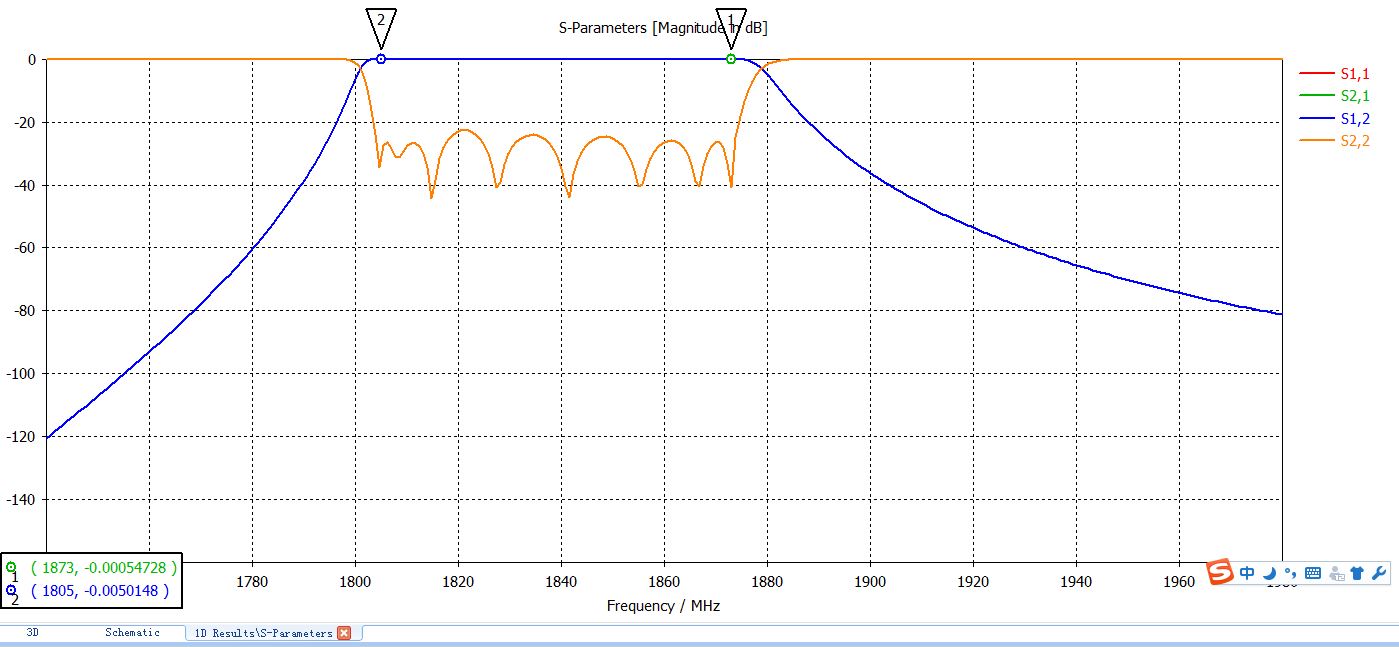

小编对滤波器仿真很高效阿，你目前仿真得到了带内很好的通带波形。
不知道远端情况怎么样?
如果能够得到准确的远端响应，对低通滤波器的设计就更加有针对性了。
小编这次讲了一些要点，给32个赞，不像以前就知道得瑟秀图
請問KO法是甚麼呀?
两腔算谐振频率和耦合---coupling (K)
加外接端口计算有载Q值----Q
简称KQ法，不是KO法
请问小编，关于TE模谐振器耦合螺钉用什么方法?是介质螺杆套金属杆，金属杆悬空的方式吗?
小编这滤波器仿得好啊！
