滤波器调试问题

05-08

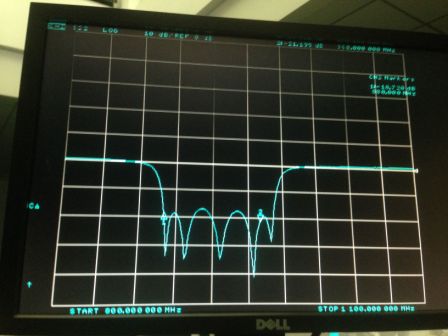

刚刚学习滤波器，设计了一款简单的滤波器，而后加工出了实物，但是自己在调试的过程中遇到了一些问题，想向各位大神请教，频段880-960MHz实测回波损耗图形如下：

可是老是调不下来（-20db图中一格代表10db），不知道哪里出问题了，1，2两点为880与960两个频点。想请教各位大神，该怎么办，谢谢了

忘记说了，就是简单的腔体滤波器，5个腔的，没有交叉耦合

是我眼花了吗！? 1，2两点为880与960两个频点，可是对照下边的START 0 MHz、STOP 1100MHz? 那1，2两点真的是880与960两个频点！?
** 如果那真是880与960两个频点，S11_Return loss < -18dB 已经很不错了，你想调到多少！? 反而是要注意带内S21 insertion loss & 带外的 Rejection。

同楼上，看起来是差不多调下来了，试着把抽头时延加强，应该没问题

是从800Mhz开始的，可能图片不是很清楚，谢谢您的回答

谢谢您的回答，想追问一下，有哪些办法可以增加抽头时延，我用的是直接耦合抽头，抽头已经调到腔体的最高处了，在往上就跟盖板接触就短路了，想请问还有什么办法把抽头时延增强?谢谢

谢谢您的回答，想追问一下，有哪些办法可以增加抽头时延，我用的是直接耦合抽头，抽头已经调到腔体的最高处了，在时延增强?谢谢

把抽头银线换成导带。

路过,顶一下

路过学习,凑热闹，

不好意思我好个新手菜鸟，导带是什么哇?是什么材质的哇！

S11到-18 dB已经很好了吧，滤波器看S21不更有意义吗

你这个距离20dB已经很近了，看了一下，你右边的边频点扩宽太多，建议将通带适当收窄，即近调谐退耦合实现。

你的设计带宽是880-960，图上测量带宽明显大于你的设计带宽，所以你的RL降不到-20。
你需要做的是调整耦合参数（tune both the external and internal coupling）

学习哈，了解了解
