ADS仿同轴腔体滤波器
05-08
网上看了很多ADS设计的腔体滤波器电路,问题是难道就没有一个真真正正能从头到尾解释过去的那种例子吗,微带的倒是很多,腔体的呢,有的也都是一个电路放那里,略过了参数该怎么设就不能讲得明白点吗,原谅我小白,只要入门一遍就行了,却是找不到能够让我手把手入门一遍的资料。
不是喷,我也感谢上资料的各位大神们,只是找了太多资料,也找不到一个详细的入门级的ADS仿同轴滤波器的资料,实在是恼火。
另外ADS只能是2.5D FEM、FDTD,若是3D模型ADS实在是无能为力! 你可以试试EMPro(同属Keysight)、HFSS、CST、FEKO、XFDTD....
就是这个的中间自耦合系数不能变成实际频率么?
不是喷,我也感谢上资料的各位大神们,只是找了太多资料,也找不到一个详细的入门级的ADS仿同轴滤波器的资料,实在是恼火。

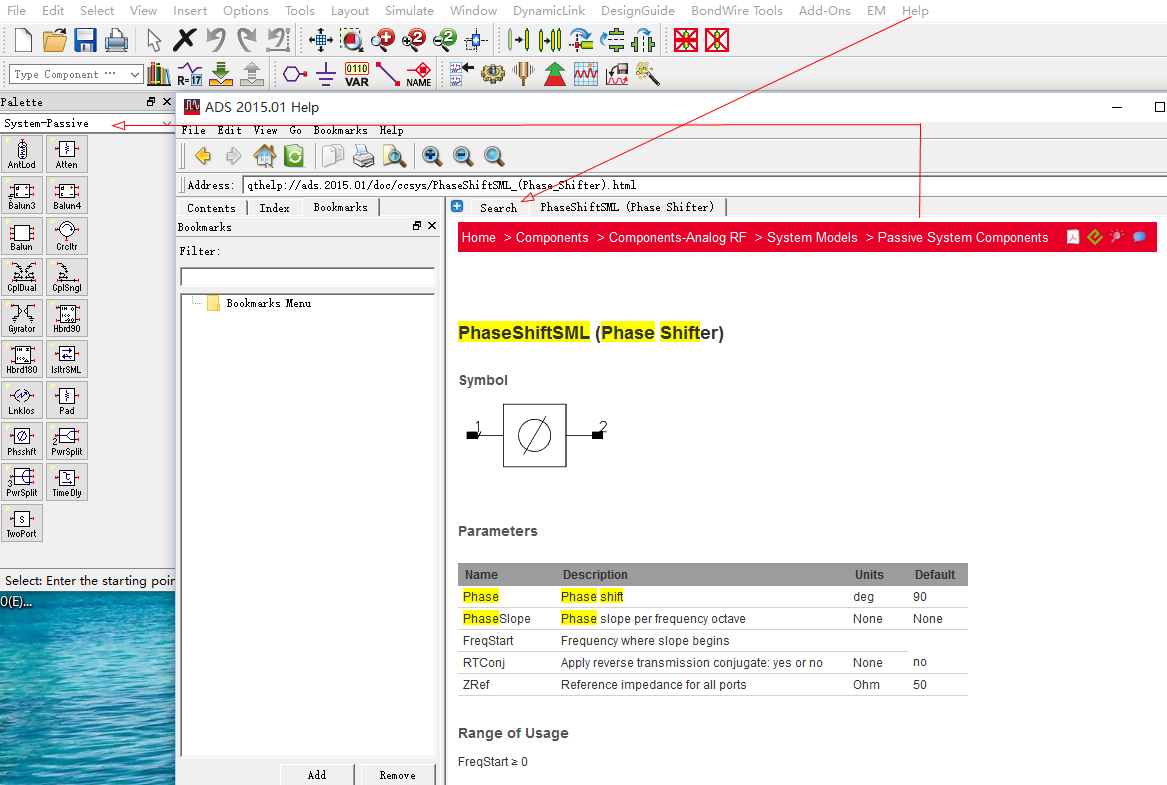

我可以给你渔....
另外ADS只能是2.5D FEM、FDTD,若是3D模型ADS实在是无能为力! 你可以试试EMPro(同属Keysight)、HFSS、CST、FEKO、XFDTD....
嗯嗯,谢谢了。我在做腔体滤波器,HFSS中仿过单腔。现在是准备在ADS中仿电路进行排腔。继续请教下
CoupleFil这软件好像只有归一化的耦合系数?

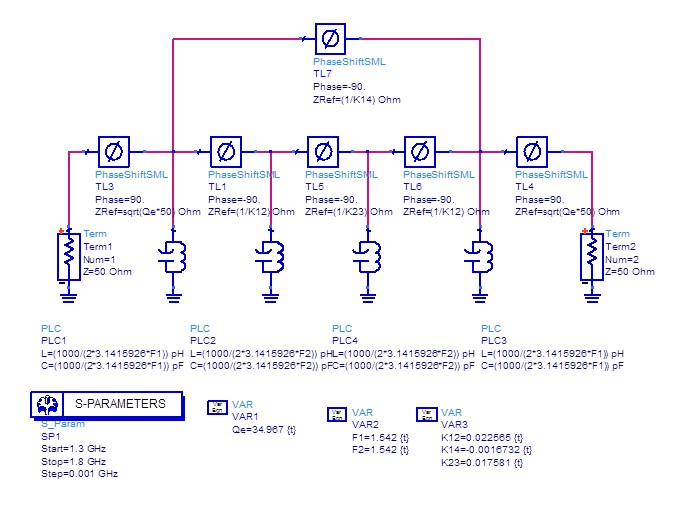

我上面的电路图中F=1.542{t},加t是什么意思?
就是这个的中间自耦合系数不能变成实际频率么?
{t} = Tuning...

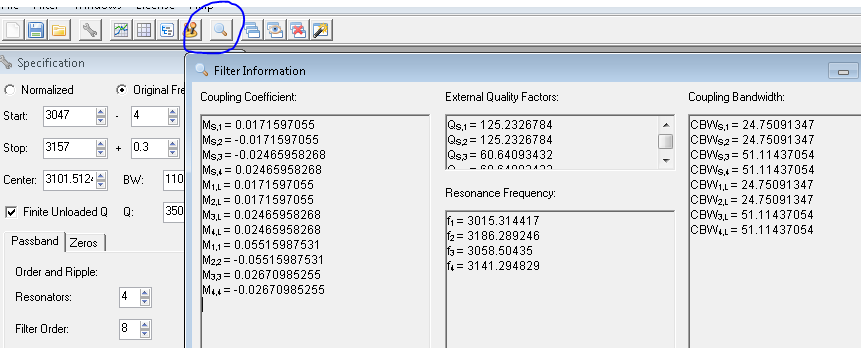

coupfil的菜单栏不是有个放大镜吗?点上去不就出来了吗?
3Q,现在懂了
