BW=1GHz的腔体带通滤波器时延怎么增强

05-08

现在在做1700-2700的腔体带通滤波器，抽头形式只能用容性抽头，时延怎么也算不强，求助各位大神，怎么把时延做到理论值?

帮顶！

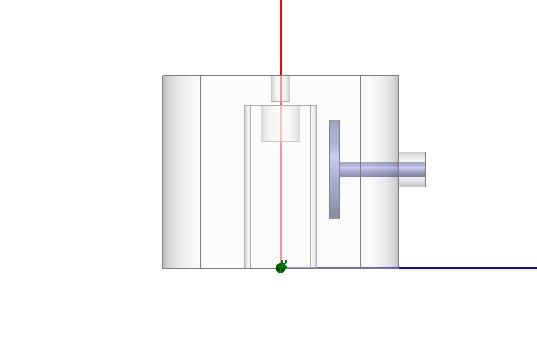

只是单独的一路滤波器吗?小编现在用的什么具体结构的抽头,是否可以展示图片，现在最好状态时延做到多少了?

一路带通加一路低通，带通时延现在有2ns左右，现在调试的结果看两路都需要加强

1.谐振器是方形的吗?方形侧边面积大，可以增强耦合
2.谐振器往端口靠近一些
3.抽头或者说你的连接器位置抬高一些
4.盘面继续加大，图片横着和连接器焊接的杆做粗些，或者做成阶梯状
记得公布你的最终结果噢。

1.谐振器是方形的，我调试的时候把谐振器周围都用铜皮围起来了，增大耦合面积
2.这个确实没考虑到
3.抽头的位置抬高过了
4.耦合器增大效果不是很明显。你说的阶梯状大概是什么样的
现在把低通的时延做弱，低通就很好，做强就很差

3.连接器的位置是否固定?可以改更的话，把连接器整提抬高
4.阶梯阻抗类似高低阻抗低通的样式

3.已经固定了，仿真的时候抬高作用已经不大了
4.了解
