一个balun怎么测量他的频率？

05-08

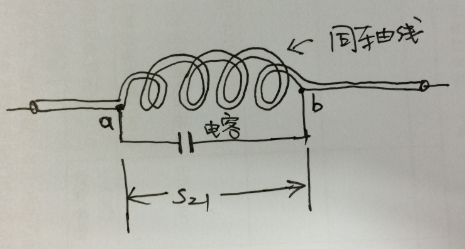

我现在有一个balun，设计是这样的，一段同轴线长1米，在中间用大概30厘米同轴线绕4-5圈成电感状态，然后在这个4-5圈的边上剥同轴线外绝缘外皮，并联一个电容，这样，这段4-5圈的同轴线电感和电容形成一个小balun，但是由于线长1米，我不能把线减掉，我想测量这个balun两端的S21，怎么测量?主要是多余的线长不一样，导致S21不一样，怎么测量才是准确的。

TDR测量法、因为时间与频率互为倒数、而光速/频率=波长，用得好你还能知道balun起始的位置！
不然就是，一米线直接量取缆线两端S21+(display hold)、对比绕了balun的缆线两端S21。

我现在就是已知balun的起始位置，测量a -b 之间的S21，由于这段同轴线比较长，如果a b移到比较远的地方测量的参数不一样，这个怎么测量准确些。

TDR?我手头只有网络分析仪，示波器，信号发生器
