波导电容膜片低通滤波器设计
05-08

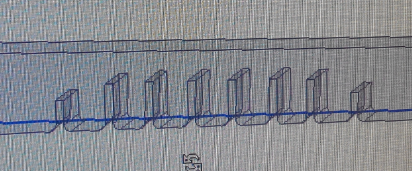

这是Ku频段波导低通滤波器的仿真模型，是电容膜片的，有大神知道这种滤波器的设计方法吗，有奖励。
请问哪里有电容膜片！?还是创新发明的新形式 Waveguide ！?
图中那几个向上凸起的部分，
可能是我问得愚蠢了，我的意思是（向上凸起的部分-应该只是金属体的凹槽?还是真镀得一层电容物质?）

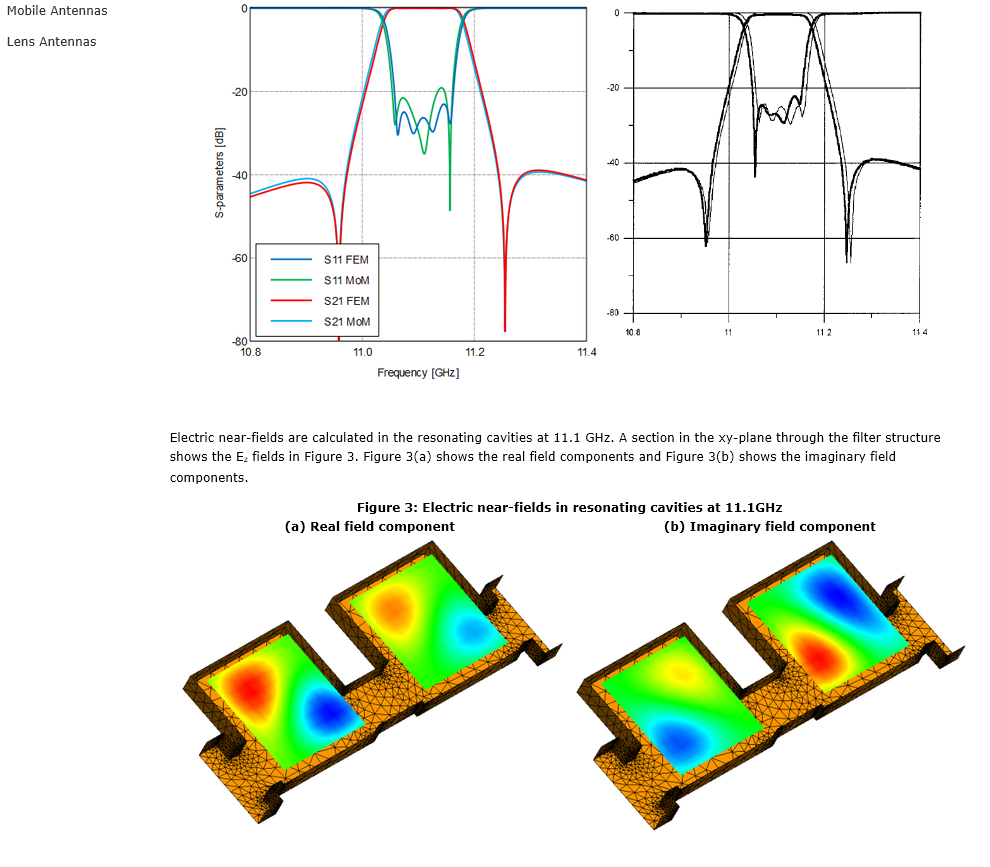

在下眼拙真没看出"电容膜片"的猫腻所在。下图在设计的就是waveguide filter 不过...它没有用"电容膜片"来形容它！
自己顶一下 求关注
自己再顶一下
一般仿真波导使用uWave软件，算是2.5D的电磁仿真软件，速度快，精度高，仿真完成后再结合HFSS导入3D进一步验证，设计效果非常好。
而且uWave自带的设计向导非常详细，结合help和设计向导梳理一遍，会让你收获很多。
自己再顶一下
共同学习共同进步
