中心频率4.16GHz,带宽72MHZ微带滤波器怎么实现
直接在coupfil中输入设计指标,即可。无需在ADS中优化

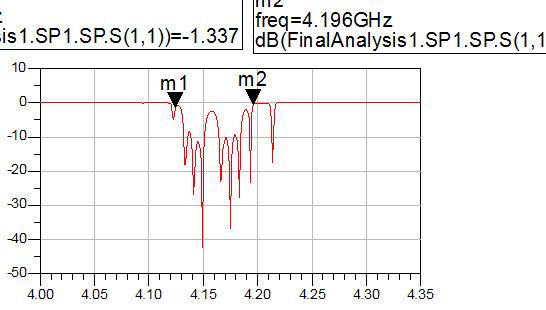

我就是在couplefilde得到的耦合系数,然后在HFSS仿真得到谐振器的尺寸和间隙,但是放到ADS优化就远远不行了,搞不清楚怎么回事
不知道你说的是前提的电路仿真还是HFSS仿真后导出SNP文件进行联合仿真不能优化,
我是在HFSS里得到谐振器的尺寸和耦合间隙,然后在ADS里面设计,ADS怎么优化都不行。不知道怎么回事,另外想问下,发夹滤波器可以实现C波段窄带1.73%的滤波器吗
15阶做这么窄的带宽有难度吧?
搞了一周,一点进展都没有,貌似这种发夹型的做不了
相对带宽已经很窄了,而且你ADS里面估计是路的仿真,对于这种微带结构并不太准,建议你用Ansoft Designer 去做这个窄带的,理论上是可以实现的。
ADS原理图仿真是很不准确的,加工出来几乎都是不能用的,建议还是换一个软件吧
我正纠结这个呢,原理图仿真跟HFSS差很多,我也看Ansoftdesigner,只是不太会用
是不太准,只是ansoftdesigner不太会用,请问你有这个软件的教程吗
用HFSS就行了,那个比ADS靠谱多了,只要设置好边界,出来的结果应该没大问题,顶多频率偏移一点
HFSS也在用,不过HFSS好慢啊,不知道ADS的momentum仿真准不准?
不准。
在ADS中吧HFSS仿真的文件导入,添加电容和传输线作为频率和耦合的调整,就可以OK了
ADS能导入HFSS的文件吗
ADS可以导入的 导入一个SNP文件就可以了。然后Designer的教程网上一搜就有的
如果是SNP文件就ok不知道你的是不是
阶数越高,带宽越宽的。另外发卡排列变成UUUU,小编再试试!
我试试
我的HFSS好像导不出SNP文件,我一般也就是算算谐振频率和耦合系数,其他的我还没用过
呵呵呵呵呵呵呵呵呵呵呵呵呵呵呵呵呵呵呵的顶顶顶顶顶
别搞了,微带怎么可能做的了15阶的窄带滤波器呢?
ADS里面得到原始尺寸,在HFSS里面优化
15阶超导滤波器
小编你好,能不能发一份couplefil给我?谢谢。
带太窄,可以考虑介质腔的
