请问这个滤波器的原理是怎样的?
05-08

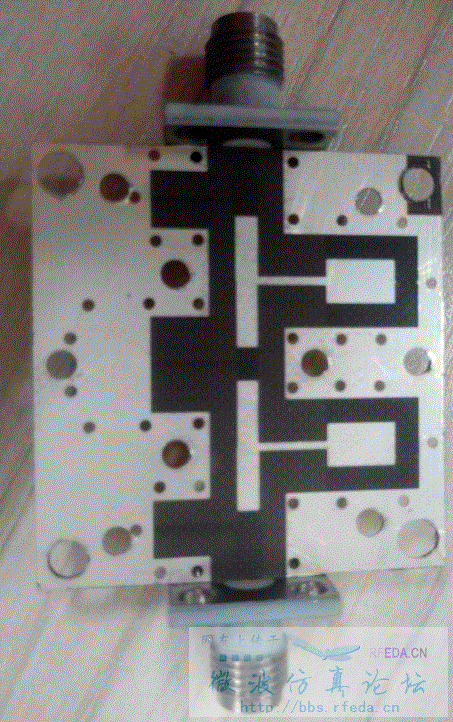

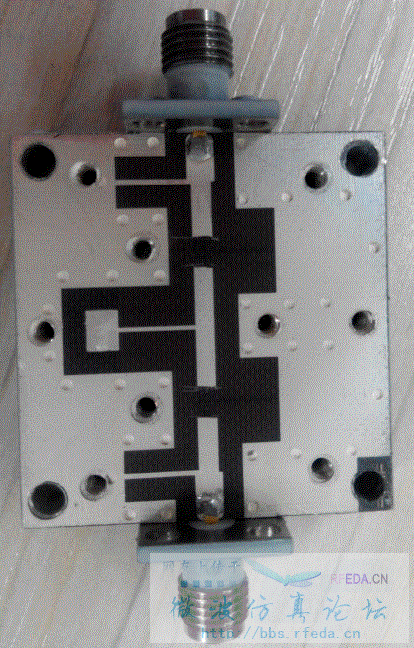

买的一个带通滤波器,3GHz-8GHz,测试了性能很好,不知道介电常数是多少,大概0.3mm厚。想仿一个类似的,按照空气介质,类似的尺寸仿真了一个,带宽很窄。请问大师们这个端口是否属于共面波导(无地)馈电,这种形式属于那种函数呢?椭圆函数吗?这种滤波器该从哪方面下手呢?
-----------------------------------------------------------------------------------
忘记上图了。
没图片?上传个图啊
上了哈,请你看看,
看样子属于高通滤波器的一种,基板的介电常数应该比较高,你用空气介质pcb上下的耦合量太弱,所以带宽比较窄
感谢你的回复。不知道他的馈电处是无地的共面波导还是微带线馈电,我想根据他的50欧馈电反算出介电常数。
