初学滤波器的几点疑问,请大师们解答,谢谢?
05-08

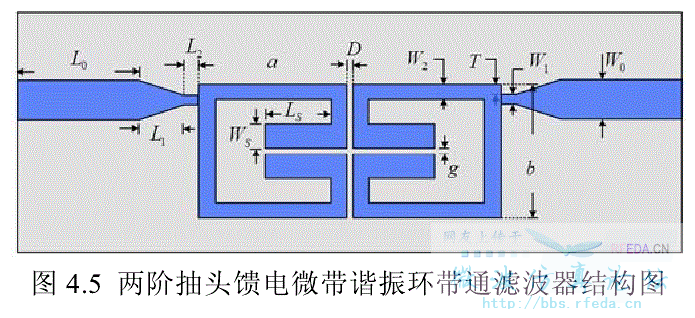

大家好,我最近刚刚开始接触微带滤波器,还有很多迷惑之处,希望得到前辈们的指导。1、仿真主要是用什么软件呢?ADS和HFSS可以实现吗?2、滤波器的设计步骤一般来讲是怎样的。看了小编filterdes的分享,是先得到耦合矩阵然后选型再做调整吗,小编在后面的解答中说耦合矩阵也可以用别人文章里已有的,那么对应一定的耦合矩阵也是有固定的几种形式吗?有没有这方面的资料呢?3、看来书主要介绍了最平坦和等波纹两种算法,算出归一化的电抗值,再计算微带线的长和宽,但是看很多滤波器都不是这种形式的,例如
一个星期过去了,学到了一点东西。1、HFSS、ADS都可以,不过好像用DESIGNER的更多一些2、仍然是不理解,耦合矩阵很微妙,受许多因素的影响。很多常见的滤波器都是通过仿真软件简历初步模型再调整的。3、这种滤波器应该也是通过半波长实现的。对于影响滤波器带宽和传输系数的因素仍然很迷惑。
带宽主要由耦合系数决定,耦合系数主要由两个谐振器的距离或者相对位置
熟能生巧
谢谢你的解答,我又试了一下,带宽随着耦合的增加变宽,随耦合减小变窄,但是S11也会随着耦合的增加变差。
改变谐振器的频率。
直接在coupfil软件里输入设计指标,选择需要的拓扑结构,一切搞定。想要研究原始耦合矩阵和矩阵旋转的问题,《通信系统微波滤波器-基础,设计和应用》很详细。论坛搞出来的人多了去了,现成的程序都有
2. 现在用的都是广义切比雪夫,别管啥电抗之类的,直接仿起来,come on!
o ,对了,http://bbs.rfeda.cn/read.php?tid=61626
看看
非常感谢小编的帮助,我仔细学习一下哈。
同初学者,加油。
