全腔仿真S11的个人想法及问题
05-08

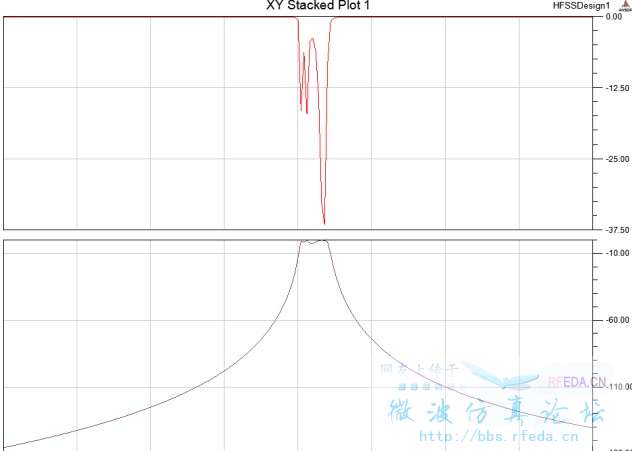

首先介绍下我的仿真情况：仿真一个五腔的同轴滤波器，没有交叉耦合。通过仿真确定好单双腔等参数后，进行全腔仿真：S11及S21如下图所示

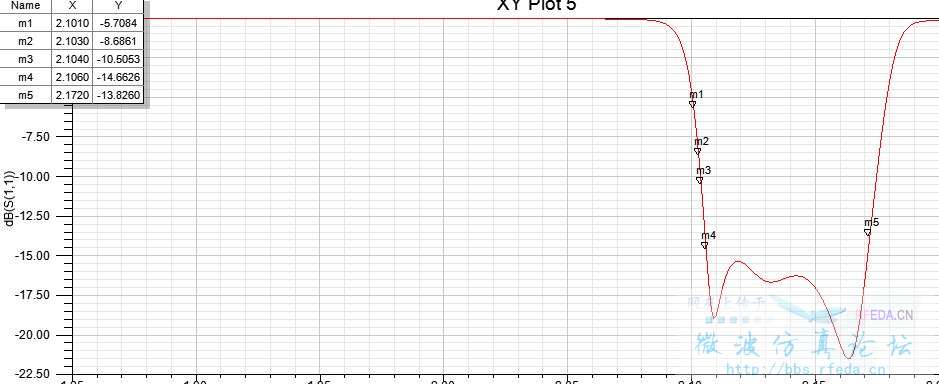

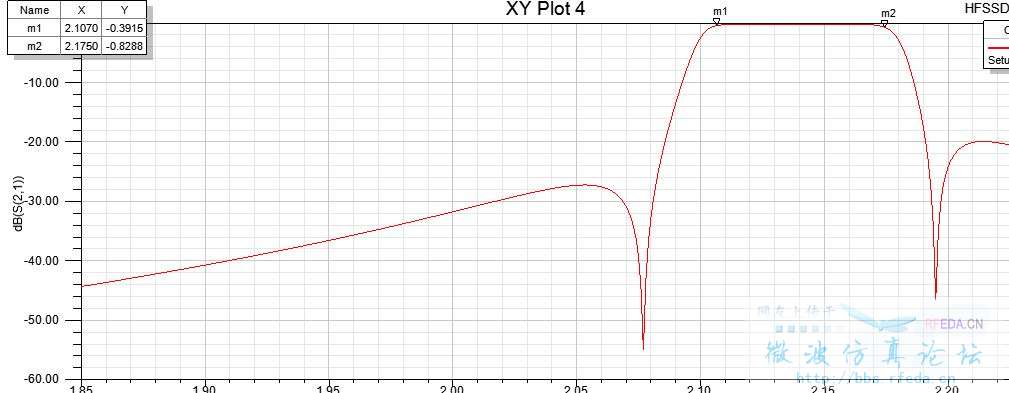

S21完全符合，但S11不理想。
问题：1、既然有五腔，那S11应该也由5个波组成。而S11没有由5个波组成，主要是耦合系数比较小，然后波叠加到一起了?
2、S11的调整，主要是耦合窗口的决定的，但不断的去改变窗口大小，好像调试起来比较麻烦，不知道各位有没有一些好的方法?
3、仿真的结果也只是一个参考，最后做出实物来调试说不定效果会更好。但可以做实物的标准应该是根据S21及S11，只要两者大致符合，就可以。不知道能不能这样理解?
[attachment=undefined][attachment=undefined]
[attachment=63930]
[attachment=undefined][attachment=undefined]
[attachment=63929]
S21完全符合，但S11不理想。
问题：1、既然有五腔，那S11应该也由5个波组成。而S11没有由5个波组成，主要是耦合系数比较小，然后波叠加到一起了?
2、S11的调整，主要是耦合窗口的决定的，但不断的去改变窗口大小，好像调试起来比较麻烦，不知道各位有没有一些好的方法?
3、仿真的结果也只是一个参考，最后做出实物来调试说不定效果会更好。但可以做实物的标准应该是根据S21及S11，只要两者大致符合，就可以。不知道能不能这样理解?
由于我的腔体为对称结构，因此只有3个波。希望大家能够指点哈
小编，观察范围那么大，S21怎么就说仿真好了呢? 扫描带宽也有点太宽了。对于全腔仿真，建议小编采用协同仿真，或者porttuning，甚至可以用参数提取直接得到耦合矩阵。
协同仿真后波形就会变的很漂亮
烦劳两位，有没有协同仿真方面的资料，可以学习哈吗?
协同仿真 好理解 和ansoft designer一起做 但不会做
porttuning 参数提取直接得到耦合矩阵 怎么实现呀 没概念。
协同仿真 好理解 和ansoft designer一起做 但不会做
porttuning 参数提取直接得到耦合矩阵 怎么实现呀 没概念。
[attachment=undefined]
[attachment=undefined][attachment=undefined]
协同仿真 好理解 和ansoft designer一起做 但不会做
porttuning 参数提取直接得到耦合矩阵 怎么实现呀 没概念。
[attachment=63930]
[attachment=undefined][attachment=undefined]
[attachment=63929]
