关于腔体滤波器设计中的困扰
05-08
在设计腔体滤波器时,单腔、双腔仿真已经完成,不明白的一点是利用单腔去仿真输入输出耦合,所看的指标就是群时延吗?到底如何才能去确定抽头的尺寸大小呢?

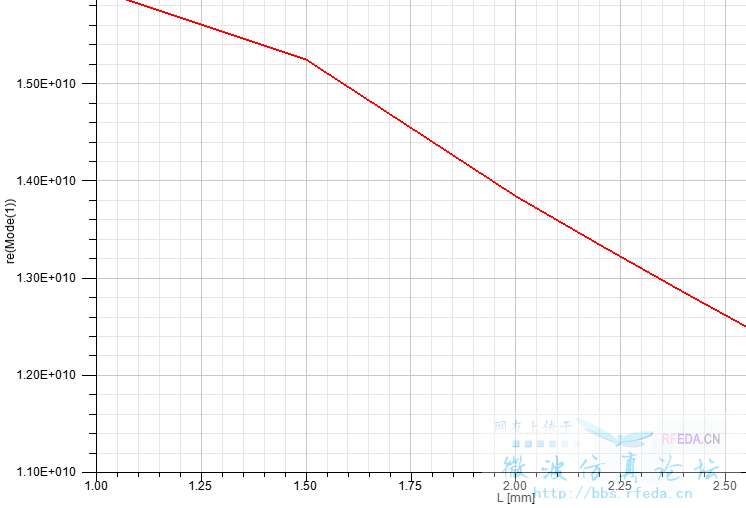

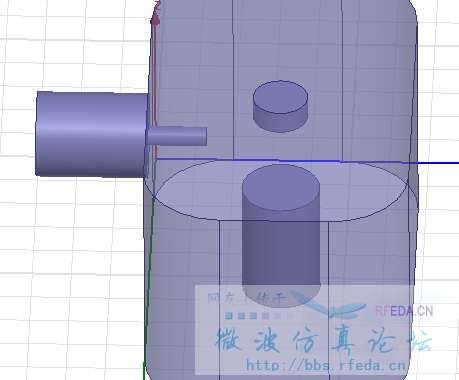

还有抽头对于整个腔的影响是什么?我有仿真磁耦合抽头,仿真结果显示抽头插入越长,则单腔的频率降低了,这样的话,我的单腔的谐振频率不就改变了吗?
希望大侠们指导菜鸟啊
我也查过很多这方面的资料,都是说查看群时延结果,群时延与Qe有个关系式,所以通过群时延可以反映输入耦合,但具体怎么操作我也不确定,求大神指导
小编能把群时延结果贴出来吗?
我也查过很多这方面的资料,都是说查看群时延结果,群时延与Qe有个关系式,所以通过群时延可以反映输入耦合,但具体怎么操作我也不确定,求大神指导
另外小编能把群时延结果贴出来吗?

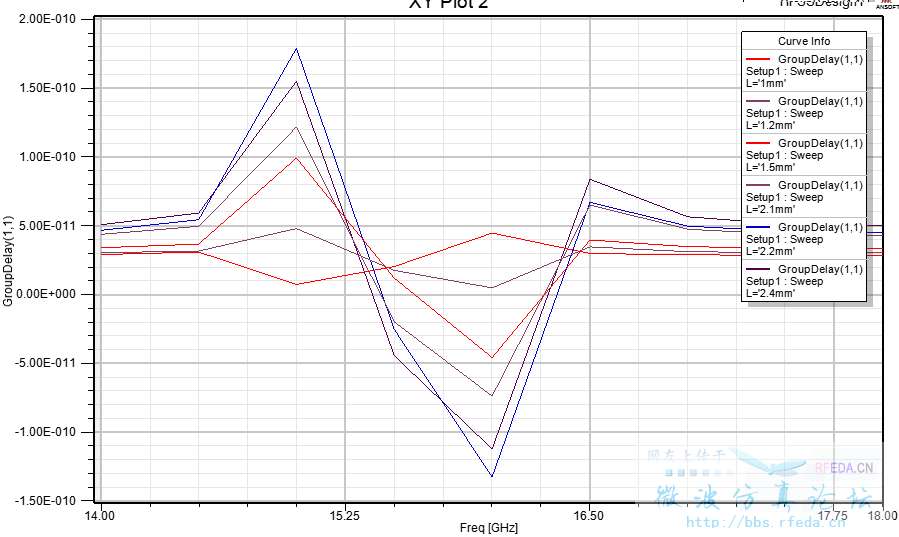

这是我最新随机仿的几次,群时延的结果,对啊,我也是看到过要确定端口的尺寸是根据群时延+算Q值的。好像有的前期滤波器软件可以直接得到信号的时延。
你说是这种?
楼上的才对吗,抽头有很多种方式来表达,反射群时延,Qe,偶和带宽。具体关系是建议小编去查一下资料,微带滤波器设计那本书上有讲。
为什么有两个峰值?输入结构后面带着两个腔仿?
他这个应该是个双工口吧,只是提醒一下小编,群时延的模样。
插的越深,耦合量变强,单腔频率肯定会变化啊,所以一般首位腔的频率要比仿真的要高!
小编不是说是滤波器吗,端口群时延应该是这样有两个峰值吗?我仿出来的只有一个诶,是哪儿错了呢,,,
变得低才对吧。
这个图是两个滤波器合在一起的情况,你只做一个滤波器,得到只能有一个峰值。
我也遇到同样的问题。单腔频率仿真好了。但是仿真单腔有载Q值的时候,抽头的耦合不是就会改变了单腔的谐振频率了吗?
