W波段约95GHz 微带窄带带通滤波器

05-08

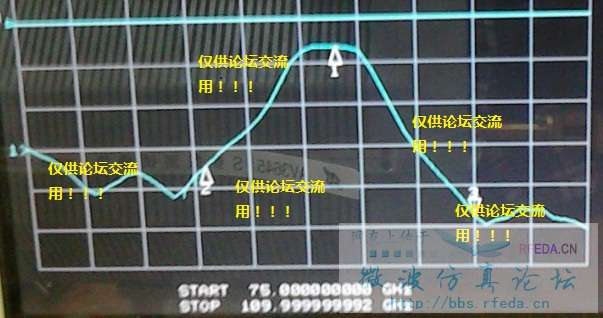

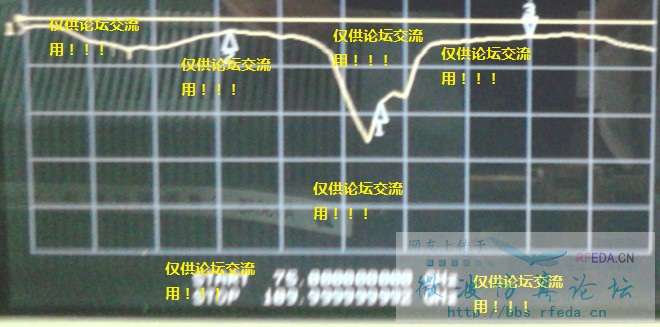

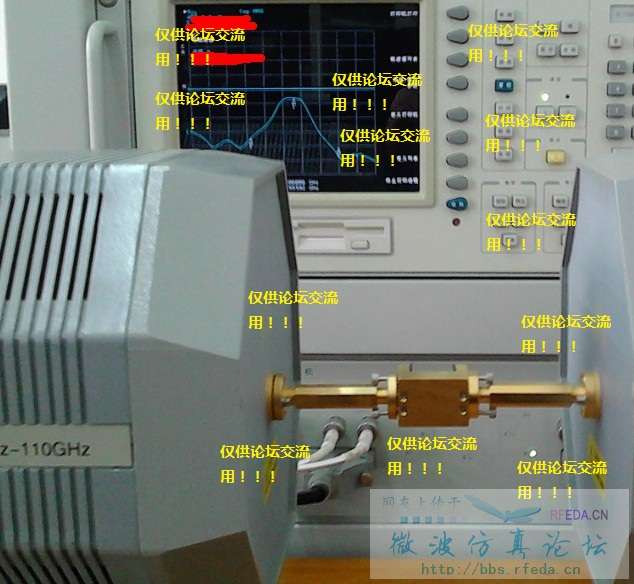

我会做95GHz的微带滤波器，测试图给出一个窄带的微带带通滤波器，中心频率约9396GHz（具体值不能说），带宽约6GHz（相对带宽FBW大概6%），测试得到的插入损耗-4.8db，S11绝对值在15db以上（照片中竖着一格为10db，测试频带为W波段，即75GHz——110GHz）。
结构为纯微带线（duroid5880微带基板，普通的高频微带材料）
欢迎交流，我QQ2431097474（小号啦）
