传输零点转化为多项式绘制S参数的问题
05-08
例子是用的Cameron 99年那篇文献第五章的那个，
复数零点为-0.9218-1j*0.1546 +0.9218-1j*0.1546 1.2576*1j
7阶，RL=23dB，阻带30dB
这几个零点直接用广义切比雪夫函数的定义式画S21，和转化为E(w)，P(w)多项式再画S21的结果居然是不一样的，
目前可以确定的是多项式系数和文献中的一样，用定义式画图得到的结果是正确的，但是多项式画图结果不对，
我用matlab计算S21的公式如下
s21(i)=polyval(P,1j*w(i))/rip/polyval(E,1j*w(i));

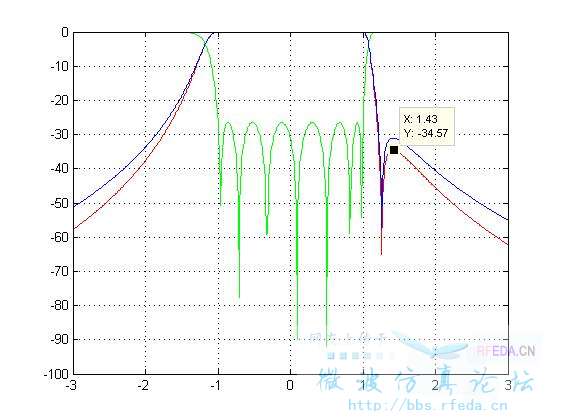

图中蓝色是定义式，红色是多项式
求助这是因为什么问题呢?
复数零点为-0.9218-1j*0.1546 +0.9218-1j*0.1546 1.2576*1j
7阶，RL=23dB，阻带30dB
这几个零点直接用广义切比雪夫函数的定义式画S21，和转化为E(w)，P(w)多项式再画S21的结果居然是不一样的，
目前可以确定的是多项式系数和文献中的一样，用定义式画图得到的结果是正确的，但是多项式画图结果不对，
我用matlab计算S21的公式如下
s21(i)=polyval(P,1j*w(i))/rip/polyval(E,1j*w(i));
图中蓝色是定义式，红色是多项式
求助这是因为什么问题呢?
其实看S11，RL也不是给定的23，到底是怎么回事呢
是不是数值计算中出现的可接受偏差呢?
s11比23大那么多，s21肯定是不会对的。你的rip是怎么算的?看这结果，最有可能是rip计算错了。
