同轴腔体交叉耦合滤波器求助一个问题。

05-08

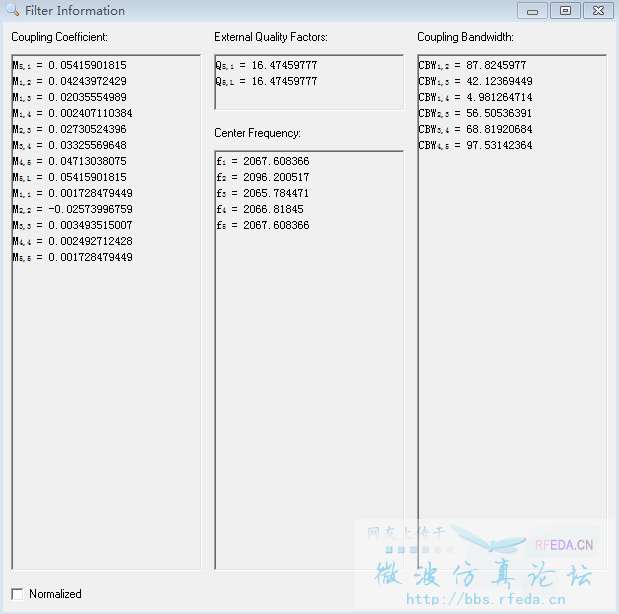

最近在仿真交叉耦合腔体滤波器,请教一个问题,couple-fil综合出来的filter information 里面有个center frequency 这个项,,f1 f2 … 请问这是指仿真单腔模型的谐振频率,还是指耦合之后的谐振频率?


貌似是单个的,这样才能解释对角耦合矩阵有非零值

耦合之后的,没什么意义,不要看

两腔耦合之后的[mode(1)+mode(2)] / 2    这个中心频率一般会偏移,要同步调两腔的调谐螺钉,使之等于单腔中心频率。这里面的delta L (调谐螺钉的变化长度)对多级耦合的调试很重要!一般开窗会引起中心频率下降,所以,delta L 是个负值,如果多级耦合时候,某个腔体开了两个窗,那就要将该腔体的调谐螺钉长度+delta L1 +delta L2  (这里面delta L 1delta L 2可以理解为两个窗对该腔体谐振频率的影响,用调谐螺钉来补偿这个变化)。这是我近段时间对这一结构调试的经验,分享给大家。希望大家给于指正点评。

耦合之后的单腔谐振频率

都仿真出波形了,当然是耦合之后的。确切的说应该是耦合之后的单腔谐振频率!
