LC无源滤波
05-08
最近在学习LC无源滤波,实际制作与仿真的差距好大啊,问下

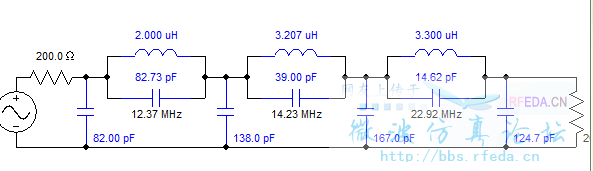

1.用贴片电感和贴片电容,那个LC谐振回路作用是什么?
2.还有贴片电感上的寄生电容如何求得,这对滤波特性有影响没?
各位帮帮忙啊,这个困惑小弟好久了。谢谢!
1.用贴片电感和贴片电容,那个LC谐振回路作用是什么?
2.还有贴片电感上的寄生电容如何求得,这对滤波特性有影响没?
各位帮帮忙啊,这个困惑小弟好久了。谢谢!

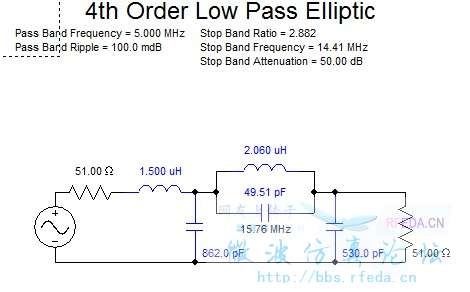

这个应该是椭圆函数形式的10MHz左右的低通滤波器,但你这个电感太大,用贴片电感的话Q值太低,可能还需用ADS软件仿真,将电感值调小,调到几百nHA,再用空心线圈,Q值较高点。

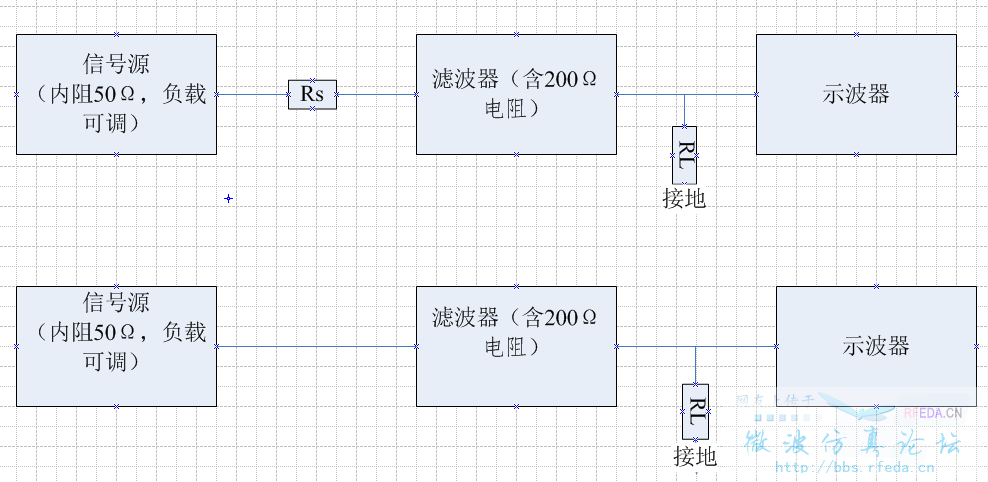

制作如上电路图的滤波器,测试时该如何用哪种连接方法,滤波器框内如电路图制作,Rs,Rl要接吗?信号源负载要改吗?
图如下:
关键你要测试啥指标,如果仅仅是粗略看看 插入损耗的话,用第一个图就可以了!RS 用150,RL用200,示波器设置为高阻

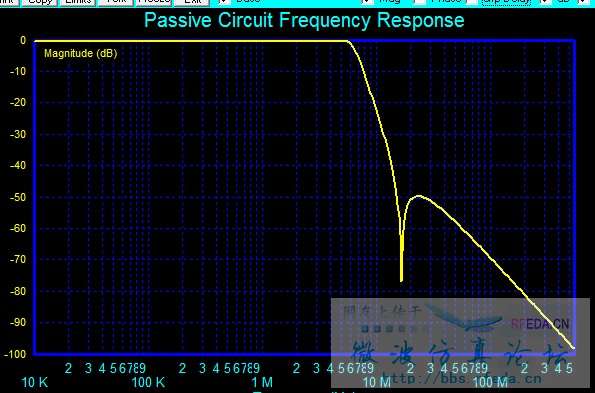

小弟认为实际做的滤波器,频率响应曲线应该和软件设计的差不多,比如4阶的滤波,在示波器上看到的谐振频率对应的点衰减应该有-75db左右,图如下
