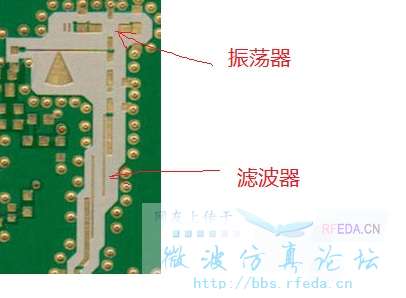

如图,接负阻振荡器的滤波器如何设计?
05-08
如图,大家说说接负阻振荡器的滤波器该如何设计?如何在ADS中仿真?ADS中的端电阻不能设置成负阻,即使把端电阻设置成1欧姆的小电阻,优化出来的滤波器性能也很差
不知道小编什么意思?
采用负阻法设计振荡器,也是有负载匹配到50欧的(RL=-Rin/3,XL=-Xin)。
你的这个滤波器应该是低通(抑制高频寄生振荡),输入/输出阻抗都按照50欧设计就行了。
我个人觉得小编主要对这个负阻没有理解好。是指管子的伏安特性在某段区间内电流增量为负值。并不是电阻为负值。虽然我负阻震荡器没自己做过。
我用ADS测量振荡器的输出阻抗,的确是负阻,这样相当于滤波器的输入端接的是负阻,所以滤波器的输入阻抗要和负阻匹配性能才正确呀
