如何加强介质滤波器的输入输出耦合

05-08

哪位大侠做介质滤波器，如何加强介质滤波器的输入输出耦合?
谢谢

那一种介质滤波器
一般来说要详细到产品
才知道如何去加强
有图片吗?
输入输出实际操作是非常专业
应该来说是非常经验的事情

因为我也是刚刚接触这种滤波器，所以也不知道DR滤波器分为几种，请指教。另外，我附张图。

我不会发图片，其实就是在一个金属腔内，有一个介质圆柱体和一个支撑物组成，且介质圆柱体的半径大于支撑物的半径

输入输出和DR没有多大关系,DR往往对谐振频率影响比较大
没有图很难讲
要么你先讲讲
你现在的情况
是驻波不好还是插损达不到等等?

就是这个图，老是发不上去，最后终于想到一个办法

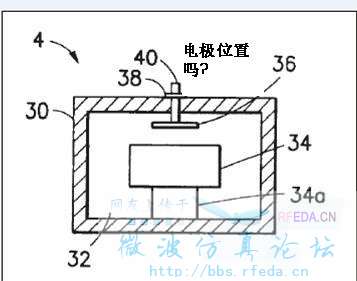

电极位置是不是４０．３８　还有输入输出是什么材料　ＰＣＢ吗?还是ＳＭＡ

请问大侠，在DR中，何谓电极位置?输入输出为SMA接头。
另附图片。

DR本身没有所谓的电极位置之说本来它只取一个谐振频率而言 (当然外加一些指标特性)看图好像你是仿真出来不知道是不是HFSS 我没怎么用过我们一般用的MWOFFICE 所以看那个图我不是很清楚要是实物产品我可以简单说点什么?这样的话我无能为力

如果有什么可以帮的上忙的　
我的ＭＳＮ：dsy1919@hotmail.com

谢谢你！

40是调节杆，36调节块一般用谐振器同样材料。输入输出通常采用探针式，探针与谐振器的距离可以调节耦合强弱。

介质谐振腔滤波器的输入输出用环耦合，靠近谐振器可加强耦合

介质滤波器的探针耦合，探针一头连在sma上，另一头靠在介质上，怎么保证它的稳固性啊?
