空气带状线的低通滤波器
05-08
空气带状线的低通滤波器，在3次 4次谐波出现尖点，可能是腔体影响了整体性能，在HFSS中仿真的时候带外都很平滑，但是实际做出来之后就发现，3次 4次谐波只有30多个dB，求大神帮助
有可能是高次模，发结构上来看看吧
主要是腔体影响了 内部尺寸都没什么改变 我做了3版了 在同一个地方出现尖点

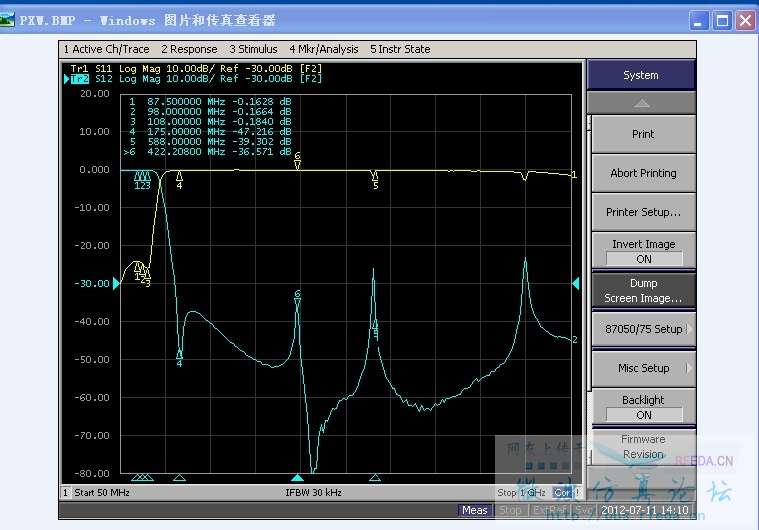

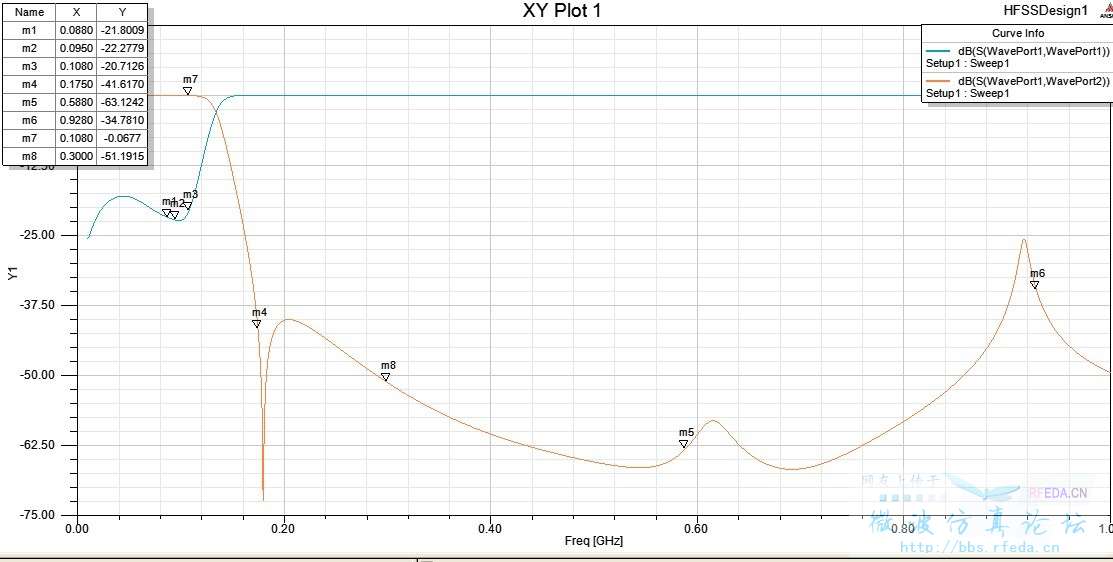

大家可以看见 在仿真中 带外抑制基本能满足要求 但是实际做出来的时候 加腔体和不加腔体就是2个样子 想问问大家关于一个腔体如何抑制我想要频率的2个尖点 可用的措施
并附上我的腔体大小和端口 是HFSS中的仿真模型

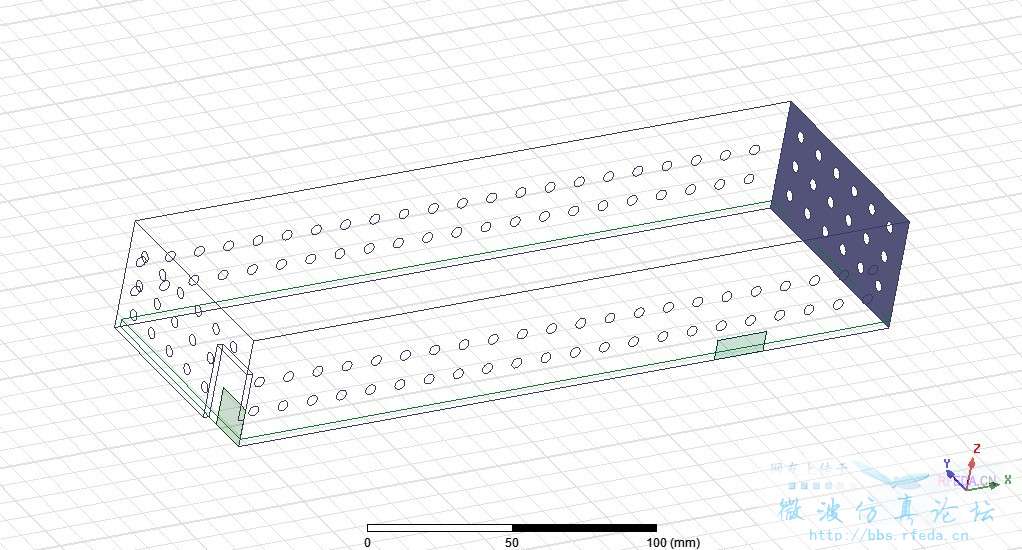

腔体大小和端口位置
请高手看了上面的 能给出个改善可行的措施吗 非常急！谢谢
谁能解答下吗
你不把模型发出来，谁怎么帮你解决
我现在的问题是 如何在腔体上经行 谐振移动
即便是开槽的话 如何操作 有什么跟频率有关的经验没
。不是 现在应该不是结构的问题了 因为1次和2次就是和结构讨论了很久这个问题 我就想把所有能做到的结构的误差较到仿真中去 现在已经是改过之后的了 所以 应该是腔体的问题
没看懂你的图片是啥东西，无图无真相啊
先学习一下大侠们的意见，像滤波器、钳表这些重要的电气仪表的知识是越学越带劲啊，对其安全指标检测、电流测试、电路测试都大有益处呢。
本来想说几句的，但有几楼的朋友积极的让小编你把模型发上来，你都不予理睬。我保留评论！
把HFSS模型发上来吧.
否则把结构示意图画出来看看也行.
