梳状杆滤波器插损测试很差,其余指标都很好,寻原因
05-08

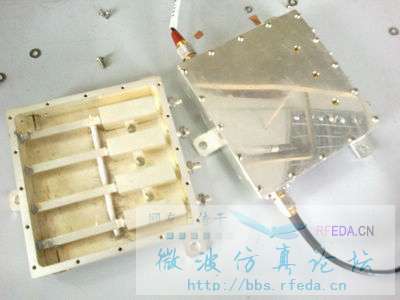

各位大侠,急请教一个问题啊!本人仿真的腔体滤波器和测试结果,驻波比、带宽、频率都很好,就是差损S21才4dB左右,仿真也就0.2dB,有谁知道原因吗?怎样解决啊?实物图如下
可能镀银有问题
实物右边那个没打开的那个镀银效果很好,打开的那个是第一版本的
是不是谐振器底部有问题 我看你是焊接的 为啥不打个孔 用螺钉装配 下面不平很影响Q值
