求助设计一个低通滤波器
05-08
由于刚接触滤波器,有很多不懂的地方,望哪位大神帮忙设计一个 要求:截止频率:1.25GHz;带内波纹:<0.2dB;在阻带频率1.37GHz处,阻带衰减>25dB;输入输出阻抗:50Ω。 谢谢啦

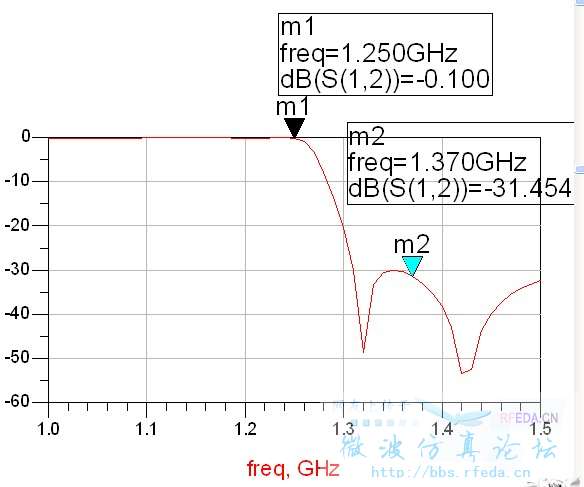

120MHz附近衰减25dB,估计要采用椭圆函数滤波器
学习
能具体一些吗
自己编写的计算程序,帮你算一个,精度还行,自己再优化一下吧。
高低阻抗线低通滤波器设计数据
Lar=0.20dB alas=28.00dB
fp=1.2500GHz fr=1.3700GHz
er=2.20 h=0.80mm Z01=100.00 Z02=30.00
m=12.52 n=13.00
以下是微带线结构低通:
50欧姆线宽: w50=2.46mm
高阻抗线宽: w1=0.72mm
高阻抗线长度分别为:
L(1)=17.50mm
L(3)=24.73mm
L(5)=25.22mm
L(7)=25.30mm
L(9)=25.22mm
L(11)=24.73mm
L(13)=17.50mm
低阻抗线宽: w2=4.98mm
低阻抗线长度分别为:
Lc(2)=38.07mm
Lc(4)=39.40mm
Lc(6)=39.62mm
Lc(8)=39.40mm
Lc(10)=38.07mm
Lc(12)=22.80mm
谢谢···软件能不能分享下····还有你上面的数据Zo1 Zo2我要做的是50的会不会差很多?
还有你给的数据是13阶的···怎么算的 ···
我试了你给的参数得出来的波形调出来的是带阻波形···不过倒是满足截至频率和25dB那的截止···但不是低通呃···
