梳状带通腔体滤波器调试结果很差
05-08
各位大侠，本人设计了一个梳状带通腔体滤波器，用CST仿真效果很好，插损0.5dB以下，但是实际加工后调试，调到最好也才6dB，请教各位大侠，是什么原因造成的啊?
能否给出测试波形图与仿真曲线的对比看看
如果方便的话能给出腔体内部图片也能比较直观的查找原因

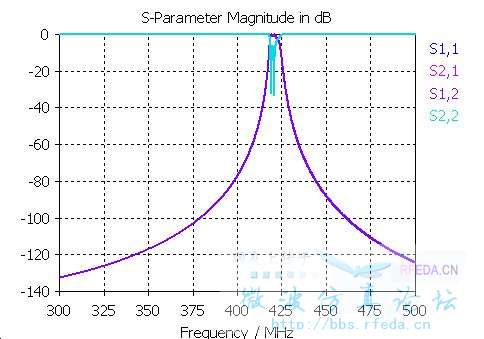

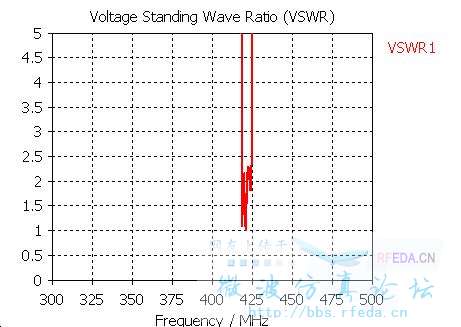

这是仿真结果，频点是可以调谐。我的端口是75欧姆的

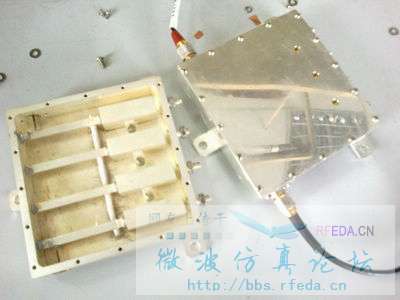

这是实物图，大侠，帮忙看一下吧
