第一次调试腔体滤波器,请大侠帮忙看看问题出在哪里,谢谢大侠啦。

05-08

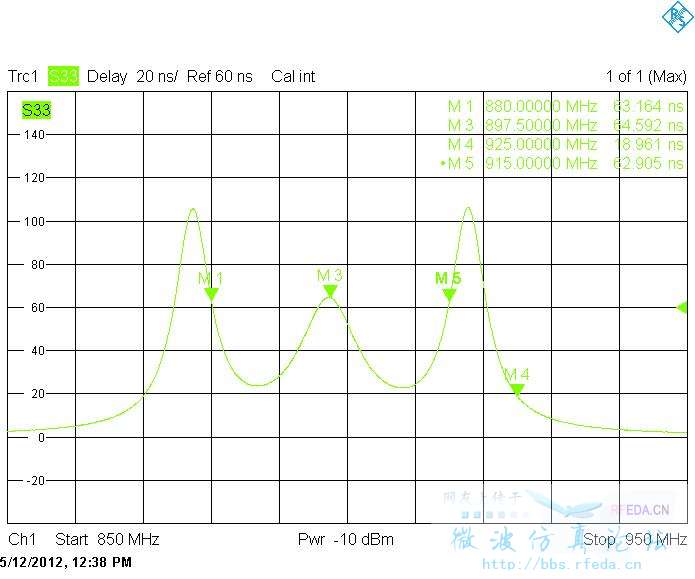

  我第一次调试腔体滤波器,设计的中心频率是897.5MHz, 带宽35MHz,一共用了9个腔体,采用群时延的方法调试一个腔体一个腔体调的,但是调到第3个腔体就出问题了,如附图所示,M3是我所要的中心频点,M1,M5之间是工作带宽,但是无论我怎么调,群时延的两个峰值都跑到我的工作频率以外了,无法同时将两个峰都调到工作频率内。请各位大虾帮我看看是什么原因,是不是Q值过高或过低?还是加工精度误差太大?不知道有什么方法可以弥补的?
我已经调了好几天了,请大侠帮忙看看问题出在哪里。非常感谢。



减小腔体之间的耦合试试?

楼上的上个好方法,不过为什么要看着群时延来调呢

腔见耦合强了,把谐振器之间的开口减小或者谐振器的距离加大,看S21和S11更直观点

非常感谢大家的建议。但是腔体已经加工好了,有什么方法可以减少腔体之间的耦合吗(不想从新加工一个)?
另外,不是看群时延调试的话,那应该看什么调试?直接看S21和S11就可以吗?感觉9个腔体相互关联,调动一个腔体,附近频率的S21,S11都会变动,能不能说的具体一点,怎么直接看S21,S11调试。非常感谢啊。

你是哪儿的人呢,成都的可以联系我,我帮你了调试

谢谢楼上的,但是我不在成都啊,我在宁波。

这个图直观的反应出腔的调谐钉没进到位置,就图看和耦合强弱没关系,你最好把第一个峰和最后一个峰进到位置再来看耦合强弱。

我已经调了好几天了,想要把第一个峰和最后一个峰调到频率范围内,但是,不是第一个峰出了频率范围就是最后一峰出了频率范围,没法同时调到频率范围以内啊。

如果是你说的那种情况,那只有一种可能,就是窗口耦合强了,你可以看下实际带宽宽多少,然后来适当减小窗口耦合大小

以我调试的经验  有个主杆快与谐振柱短路啦但是波峰还在M5的左边 貌似频率仿大啦
但是又有跑到M1的左边是不是零点出加的电容/电感太强  频率变低啦

以我调试的经验  有个主杆快与谐振柱快短路啦但是波峰还在M5的左边 貌似频率仿大啦
但是又有跑到M1的左边是不是零点出加的电容/电感太强  频率变低啦

谢谢大家的建议和帮助,我后来改了一下馈电点的位置,问题已经解决了,通带已经调通了。

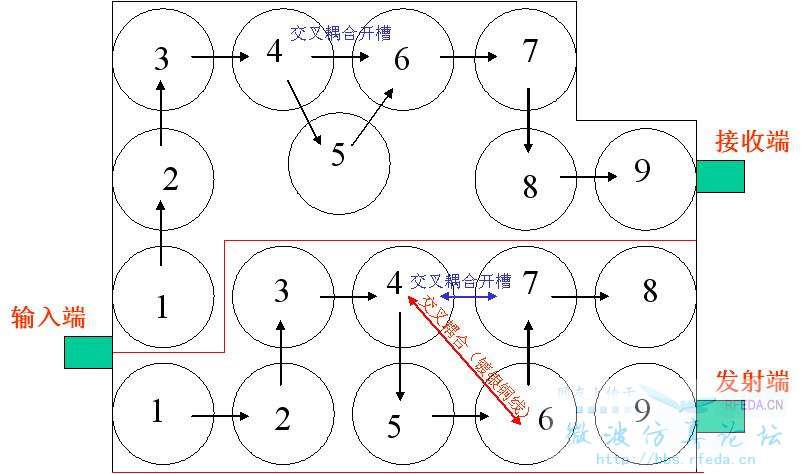

现在我在调节带外抑制,我双工器模型如附所示,接收部分4,6交叉耦合,发射部分4,6通过镀银铜线
耦合。调试的时候,我先将通带调好,然后调带外抑制,发现调带外抑制的时候
通带又变得乱七八糟了。调带外抑制的时候要注意些什么?是不是接收部分只调
4,5,6的调谐螺钉和耦合螺钉,接收部分只调4,5,6的调谐螺钉和耦合螺钉,
以及交叉耦合线,其他的都不动?交叉耦合调试有什么经验?

刚才忘了加图了。



  看群时延调试?怎么去保证其他指标?至少要看着幅频特性和驻波吧
