波导滤波器-频率调整
05-08
最近找了一些22.15GHz的波导滤波器,想尝试调整一下中心频率,用于24GHz(业余无线电)。但是我对波导滤波器不了解,望各位能给予指点,谢谢!

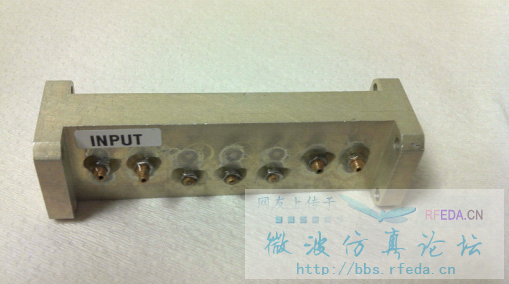

滤波器的正面见附图1:此面共有7个螺钉,左右位于中心轴线上的各2个螺钉猜测是调整匹配的,中间3个偏离轴线的是调整谐振频率的;
滤波器的正面见附图2:此面有6个螺钉,均在中心轴线上等距离分布。而且有趣的是,这6个螺钉中间的4个深入腔体的深度是一致的,最两侧的两个略少(1圈螺纹的样子)。不知有否可能是调整腔体尺寸以适应一定的中心频率范围?
滤波器的正面见附图1:此面共有7个螺钉,左右位于中心轴线上的各2个螺钉猜测是调整匹配的,中间3个偏离轴线的是调整谐振频率的;
滤波器的正面见附图2:此面有6个螺钉,均在中心轴线上等距离分布。而且有趣的是,这6个螺钉中间的4个深入腔体的深度是一致的,最两侧的两个略少(1圈螺纹的样子)。不知有否可能是调整腔体尺寸以适应一定的中心频率范围?
图片已更新,才意识到flickr在国内被墙了。
拱一下帖子,继续求教。
应该是一面调频率,一面调耦合。由于螺丝干涉所以放置于两面。22G调整到24G可能耦合量会过大,耦合螺丝可能有的会不下去也过大!
將螺釘轉出即可網高頻移動
但22G調24G,實在太多了,可能會調不到
