同轴腔体滤波器问题

05-08

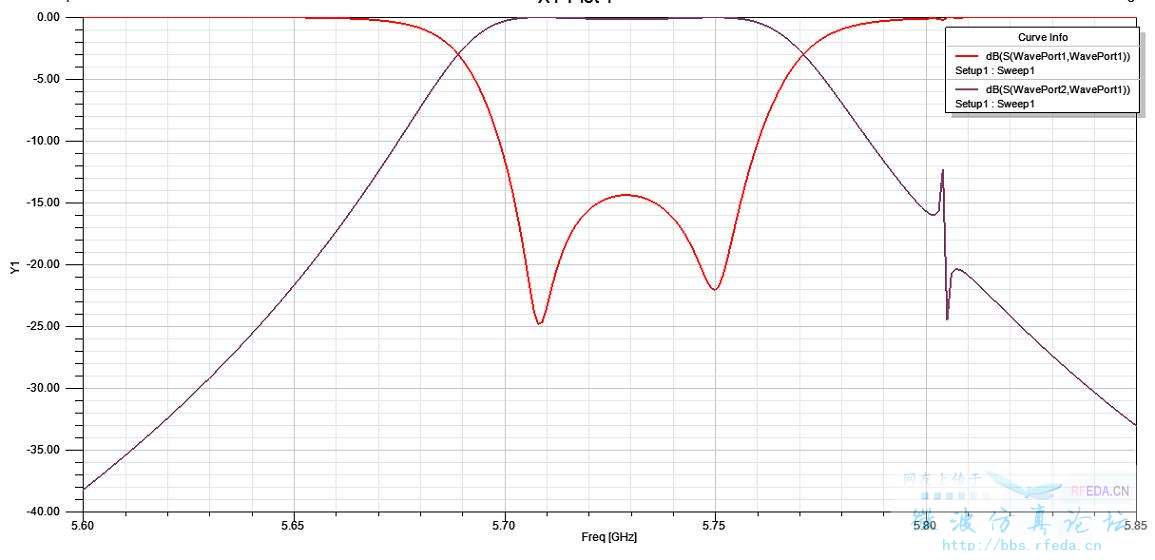

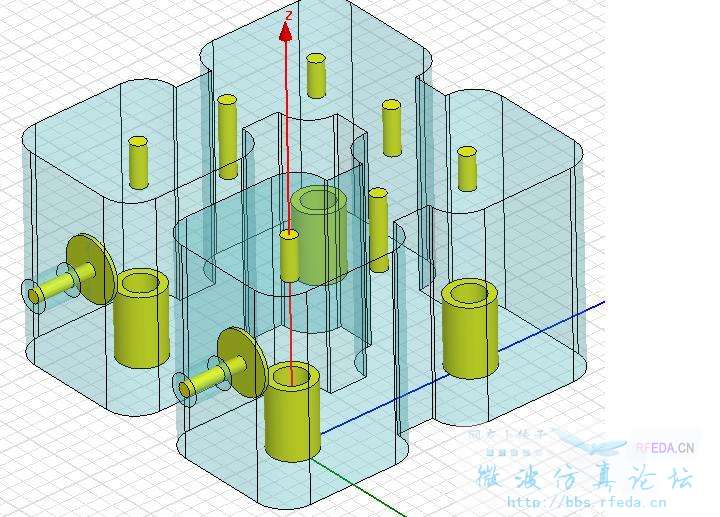

设计的是一个中心频率为5.72G的四腔滤波器，仿真后中心频率调到5.73G就难调了，s21和s11都变差许多，一般大神都怎么调好的?还有别人仿的的通带内的s11都在-20dB一下，我仿的两个都只能-15dB的样子，这是怎么回事啊?还有我在一四腔一根悬空探针引入交叉耦合，实物做的时候我应该用什么材料给它固定?同轴端口SMA接头实物一般尺寸外导体半径和内导体半径应该是多少?我仿的s21右边出现个小尖峰是怎么造成的，怎么去掉，请大神们指点迷津！

不知道你的仿真结果收敛情况怎么样
先保证结果收敛即仿真结果准确可靠
如果结果不理想
需要优化结构

结果收敛了！怎么个优化结构法?

这是 HFSS11 还是HFSS12 的仿真结果? 记得曾经遇到过这个问题，貌似是软件自身的问题。四腔的滤波器，也就两个频率，两个耦合，一个输入输出，总共五个变量。应该不难仿真。建议小编，先耐住性子把这个东西搞定，再搞其他的一些东西。

1. 回波15dB, 从图上的波形来看你的端口激励稍微弱了一点, 如果激励是够的,那就相应调整3处螺杆深度.(建议先塞23腔的那个耦合螺杆)
2.一四腔一根悬空探针引入交叉耦合,一般使用聚四氟乙烯材料固定. 如果功率不大也可以用普通的PS材料.
3. SMA比例是.内芯1.27 外壳内径4.1 填充聚四氟乙烯介电常数2.08
4. 小尖峰,看模型有可能是你的激励口的金属引起的. 也有可能是螺钉长度引起的.具体看对应频率的电磁场呗.
不知道对你有没有帮助.

谢谢啦，学习了

恩，先弄好这个

顶啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊

4个腔只有两个腔谐振在一个通带内，小尖峰最有可能的是在一个腔谐振在带外的波形。5.8G的腔体滤波器的设计基本上不会有这么高的腔深来设计，也不需要这么高的腔深，如果真的可以设计这么大可以直接做波导。值得一提的是在5、6、7、8G的产品设计，尺寸会比较小对参数的变化很敏感。

不清楚看看啊
