高低阻抗 微带低通滤波器 回波损耗如何优化
05-08
我的毕业设计
微带低通滤波器
我采用的是7阶高低阻抗结构
指标是这样的:
宽带0-1.2GHz
带内插损<2dB
带内回波损耗>15dB
带外抑制:在2-3.5GHz处大于30dB
材料用的是AD1000 相对介电常数10.2 厚度 0.762mm tanD=0.0023

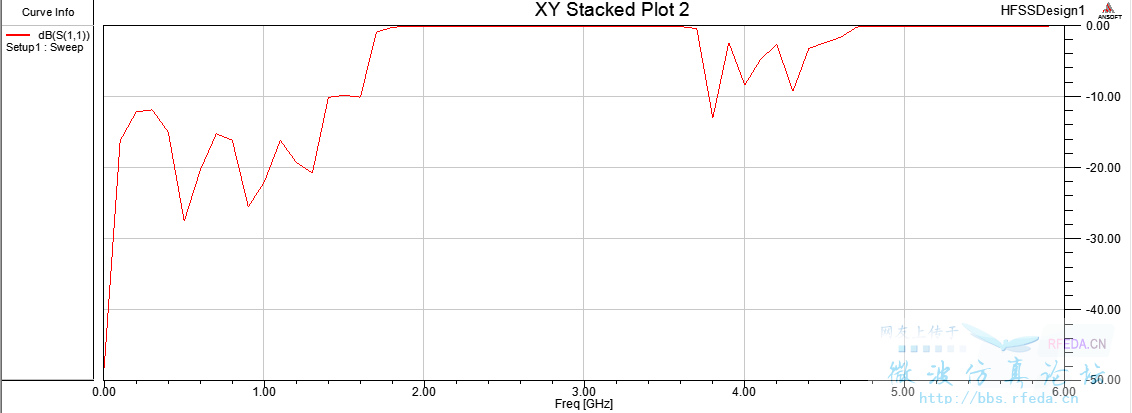

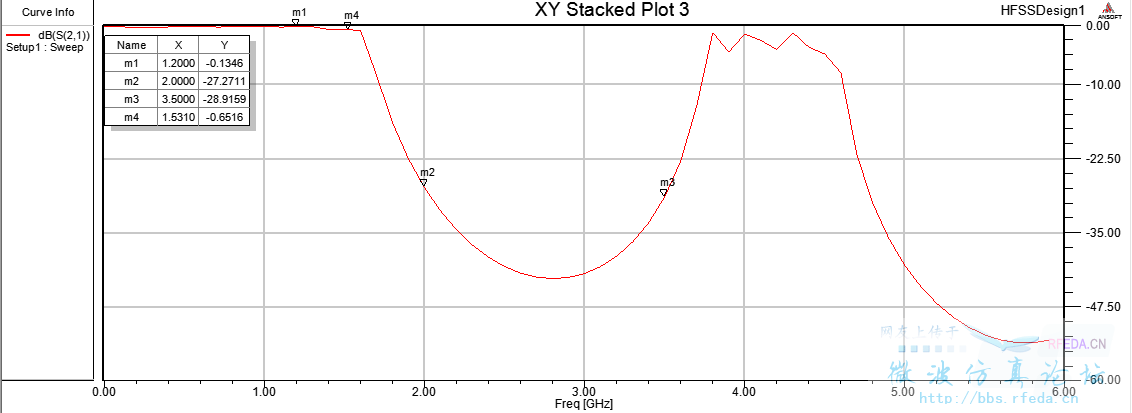

我用HFSS 进行仿真,其他指标基本上都能满足要求,就是回波损耗达不到
请问一下我该怎么优化才能使回波损耗增大
还有就是为什么同样的参数在ADS 中和在HFSS中 得到的结果不同呢
微带低通滤波器
我采用的是7阶高低阻抗结构
指标是这样的:
宽带0-1.2GHz
带内插损<2dB
带内回波损耗>15dB
带外抑制:在2-3.5GHz处大于30dB
材料用的是AD1000 相对介电常数10.2 厚度 0.762mm tanD=0.0023
我用HFSS 进行仿真,其他指标基本上都能满足要求,就是回波损耗达不到
请问一下我该怎么优化才能使回波损耗增大
还有就是为什么同样的参数在ADS 中和在HFSS中 得到的结果不同呢
七节 也就四个优化参数,调调 就过去了。
楼上正解,7阶的小东西来算电容,还不如手调调就行了
