关于缺陷地结构滤波器

05-08
请教个问题诸位大神们
关于缺陷地结构滤波器的,缺陷地缺陷地,是在介质基片下的金属层腐蚀出特定形状
在HFSS建模的话,关于边界条件问题来了,基片以下是空气盒子呢,还是直接边界pec呢?

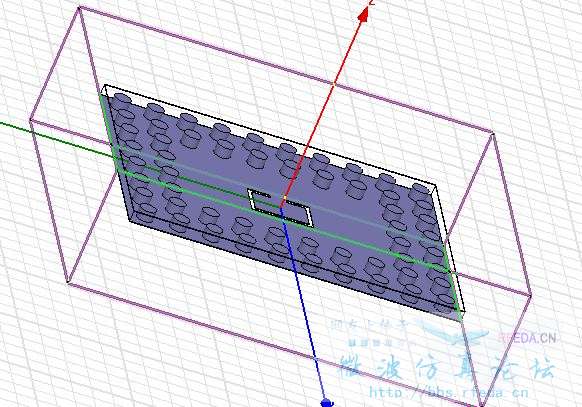

如图所示,是接空气盒子,还是怎么设计边界条件?
那么实际加工后怎么办?放置在腔体内悬空么?
我仿真的是接空气盒子效果很好,但是只要把空气盒子的下边界和基片底层接触,效果就大大不同,很糟糕,求帮助啊大神们,滤波器是中频35G的带通


底层不是无限电导体吗,可以和空气盒重合,不会报错?
