10阶介质腔体滤波器的频率如何调节
05-08

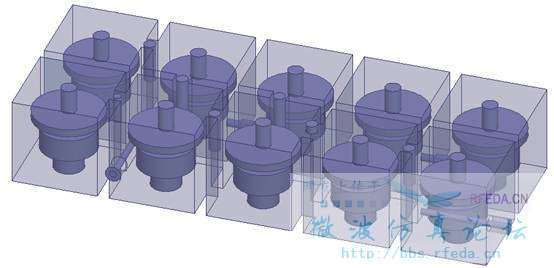

2.6G的吧，你这是全介质的腔吗?用什么软件仿的?
非常像HFSS
你必须给出模型才可以

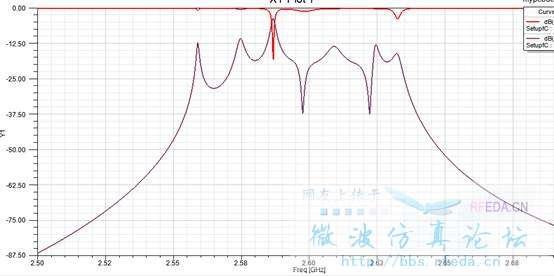

是全介质，用的是HFSS仿的
仿真一遍，改一遍参量了? 累死 呵呵
这个就这样仿真够难的，网格都不知道要画多少呢，看能不能用Y参数来调吧
先把每个耦合系数需要的耦合吃寸大小调节好
建议使用参数提取的方法，查看每个腔的频率、耦合偏差多少吧。凭肉眼，不可能看得出来的啊
腔体之间的耦合不可能会改变单腔的谐振频率吧,能说说你仿真扫了哪几个参数么?
腔体滤波器的频率
没看过一来就全体仿真的
通过耦合矩阵来调 应该会很快的
可以将模型上传，这样大家也好找出问题一起解决
相邻两级的耦合影响较大，较远的耦合影响相对较小，你可以先提取中间相邻3个腔体，调节到工作中心频率，确定每个耦合尺寸，在综合起来微调
哦 是很难 看看啊啊
可以将模型上传，这样大家也好找出问题一起解决
小编现在调试出来了吗
期待答案
