IEC通用滤波器

05-08

IEC通用滤波器
技术参数

额定电压 V_R
250 VAC, 50/60 Hz, 400VDC
额定电流 I_R
1A — 15A @ 40℃
耐压 V_P
标准型号 1750 VDC, 1 min (line/line)
2000 VAC, 1 min (lines/case)
医用型号 1750 VDC, 1 min (line/line)
2500 VAC, 1 min (lines/case)
漏电流 I_leak
标准型号 < 5 mA @ 250 VAC, 50 Hz
医用型号 < 0.5 mA @ 250 VAC, 50 Hz
MTBF
>0.2 Millon hours @ 40℃/230V
环境等级
-25℃/+ 85℃(25/85/21 HPF)

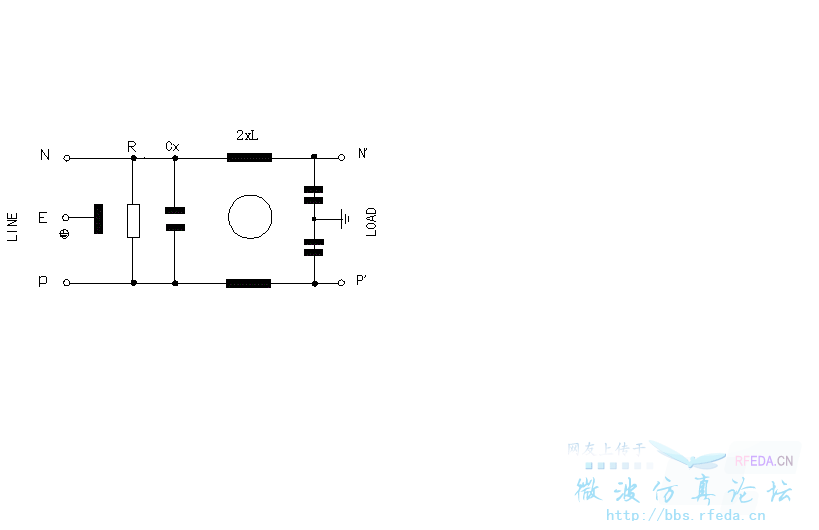

电路图

基本电路产品选择

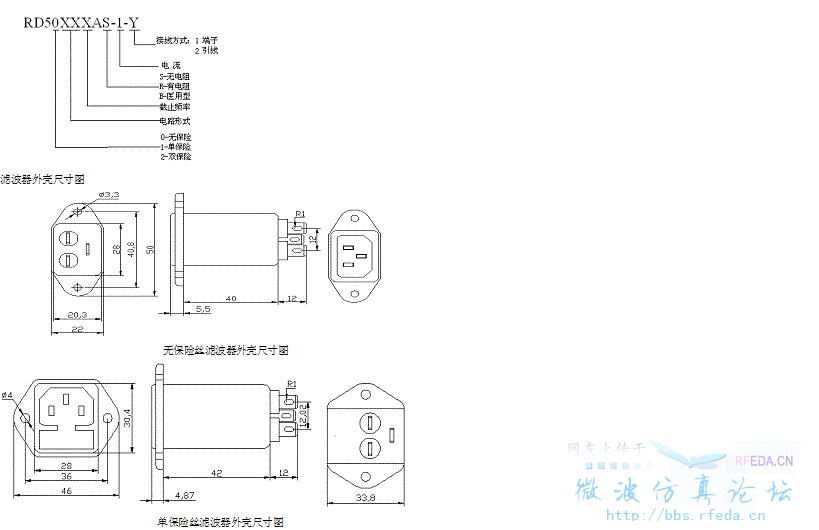

型号额定电流A @ 40℃电路形式截止频率f_o[kHz]接线方式RD51011AS-1-110111RD51021AS-3-130211RD51031AS-6-160311RD51041AS-8-180411RD51051AS-10-1100511RD51061AS-12-1120611RD51071AS-15-1150711 RD51011AR-1-110111RD51021AR-3-130211RD51031AR-6-160311RD51041AR-8-180411RD51051AR10-1100511RD51061AR12-1120611RD51071AR15-1150711 RD50011AS-1-110111RD50021AS-3-130211RD50031AS-6-160311RD50041AS-8-180411RD50051AS-10-1100511RD50061AS-12-1120611RD50071AS-15-1150711 RD50011AR-1-110111RD50021AR-3-130211RD50031AR-6-160311RD50041AR-8-180411RD50051AR-10-1100511RD50061AR-12-1120611RD50071AR-15-1150711 型号说明滤波器外壳尺寸图

无保险丝滤波器外壳尺寸图单保险丝滤波器外壳尺寸图瑞迪航科（北京）技术有限公司商务办公：北京石景山区金顶东街1号金顶科技园312室（100041）生产基地：北京大兴开发区垡上工业园南区15号电话：400-6800-965 010-88754189
联系人：何小姐
传真：010-88756046
邮网址：
