IEC医用滤波器

05-08

IEC医用滤波器
无保险滤波器技术参数

额定电压 V_R
250 VAC, 50/60 Hz, 400VDC
额定电流 I_R
1A — 15A @ 40℃
耐压 V_P
标准型号 1750 VDC, 1 min (line/line)
   2000 VAC, 1 min (lines/case)
医用型号 1750 VDC , 1 min (line/line)
   2500 VAC, 1 min (lines/case)
漏电流 I_leak
标准型号 < 5 mA @ 250 VAC, 50 Hz
医用型号 < 0.5 mA @ 250 VAC, 50 Hz
MTBF
>0.2 Millon hours @ 40℃/230V
环境等级
-25℃/+ 85℃(25/85/21 HPF)

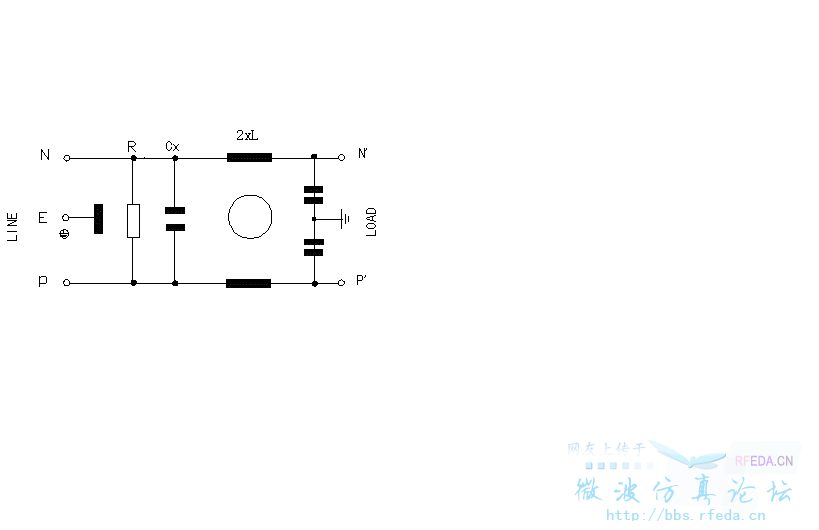

电路图                   基本电路

产品选择

型号
额定电流
A @ 40℃
电路形式
截止频率
f_o[kHz]
接线方式
RD500110AB-1-1
1
01
1
1
RD500210AB-3-1
3
02
1
1
RD500310AB-6-1
6
03
1
1
RD500410AB-8-1
8
04
1
1
RD500510AB-10-1
10
05
1
1
RD500610AB-12-1
12
06
1
1
RD500710AB-15-1
15
07
1
1
RD520110AB-1-1
1
01
1
1
RD520210AB-3-1
3
02
1
1
RD520310AB-6-1
6
03
1
1
RD520410AB-8-1
8
04
1
1
RD520510AB-10-1
10
05
1
1
RD520610AB-12-1
12
06
1
1
RD520710AB-15-1
15
07
1S
1

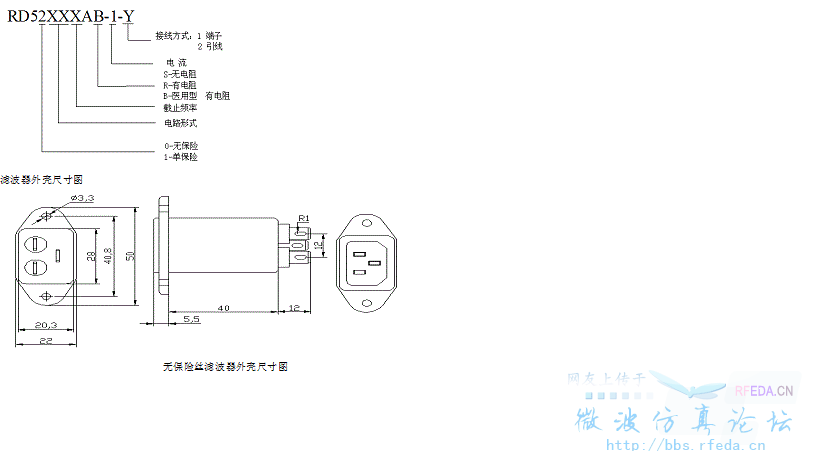

型号说明滤波器外壳尺寸图

无保险丝滤波器外壳尺寸图双保险丝滤波器外壳尺寸图瑞迪航科（北京）技术有限公司商务办公：北京石景山区金顶东街1号金顶科技园312室（100041）生产基地：北京大兴开发区垡上工业园南区15号电话：400-6800-965 010-88754189
