CQ结构四腔滤波器
05-08
弄着玩的，大家别见笑·
很不积极的我，闲着无事给大家发个。别笑哈，小女子新手啊。
对于指标还是有点严格，在仿真时还的改善、、、 中心频率+_40MHz衰减40dB

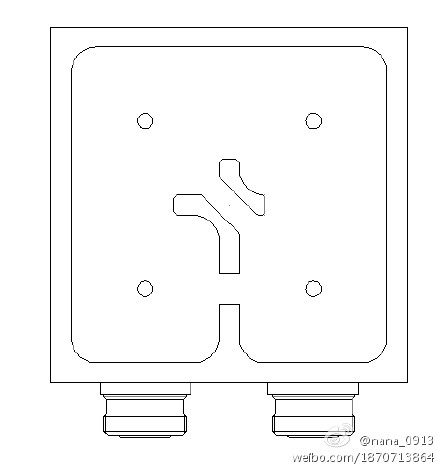

CQ结构

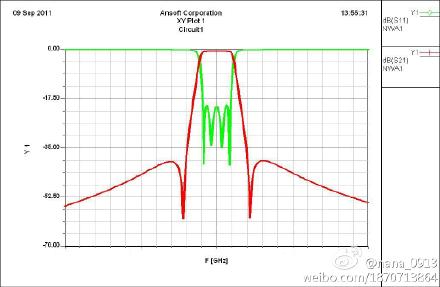

Designer仿真曲线

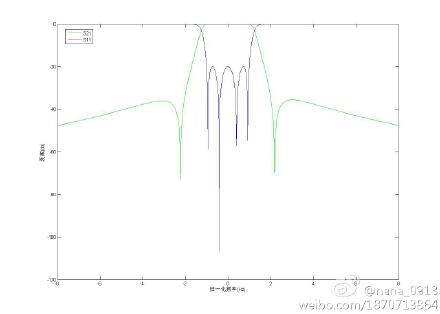

Matlab验证（耦合矩阵的综合）
Designer优化得到的数据带入矩阵，得到归一化S曲线如下

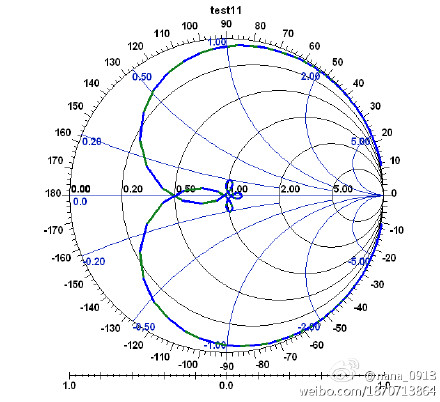

圆图也在
献丑了，见谅
很不积极的我，闲着无事给大家发个。别笑哈，小女子新手啊。
对于指标还是有点严格，在仿真时还的改善、、、 中心频率+_40MHz衰减40dB
CQ结构
Designer仿真曲线
Matlab验证（耦合矩阵的综合）

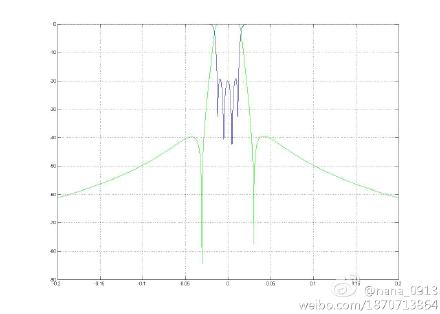

Designer优化得到的数据带入矩阵，得到归一化S曲线如下
圆图也在
献丑了，见谅
你得结构图画错了！CQ成了CT了
那是随便画的 在14间开个窗
你要严谨的随便改改就OK
昨天闲着画的 来点模糊感
小女子?闲着没事弄得！求指点，求designer优化滤波器指点
很想看下，谢谢
哦，怎么感觉小编的传输零点有点问题呢?
你认识的CQ结构有几种?
