微带结构如何实现呢？(中心频率4.1G 100M带宽)

05-08

指标中心频率4.1G
100M带宽

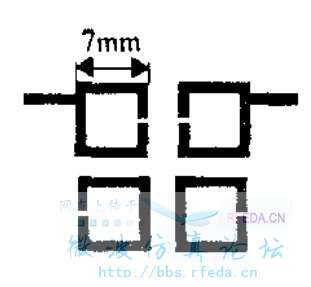

我仿了一个结构如下图：

仿真结果还好 S21有-2.5dB
但实物做出来 S11最大只有-15dB，但是S21最大也只有-10dB啊！-10dB完全无法接受啊！
在这里请教大家，微带结构做这种指标还有什么好的结构可以实现?
还有我这种结构的为什么仿真结构跟实物的误差会相差如此之大（hfss仿的）
万分感谢

镀银试试。

小编啊，当年我也做了一个这种滤波器，而且加工、测试后和你说的差不多一样。
你仿真的时候，考虑过一些实际因素了没?比如：介质板的厚度?介电常数?（这个很重要），还有介质板的损耗角正切（TanD）——如果TanD>0.02，估计S21也就很差了。
由于微带滤波器不可调、材料要求高，因此用的并不多。很多论文说多么多么好，多么多么牛逼,都TMD骗人的，实际工作中，我一个微带滤波器都没有看到。

呵呵现在才看到。那些介质板厚度介电常数我肯定考虑了的啊不然怎么仿真呢。TanD也考虑了在hfss里也仿真过效果没实物这么烂啊。用的是rogers4003C的板材 TanD=0.0027的
现在我要做微带的滤波器主要是用在混频后滤波的必需的坐在pcb板子上啊。
