腔体滤波器耦合系数
05-08
两个谐振腔体之间通过开窗,实现耦合,但是要求的耦合系数是0.03625,把窗口开到最大,都达不到这个数值,有虾米解决策略啊?
求助啊
加调谐螺钉?
加螺杆了也不行?
底下加连片
底部加荆条,实在不行的话那线连起来,不过这样子,调试很不好弄!
内导体柱子靠近一点不行吗?
两个谐振器之间用金属连筋连起来,悬空线连也可以
不过这样子搞两个腔的谐振频率都会飘高的

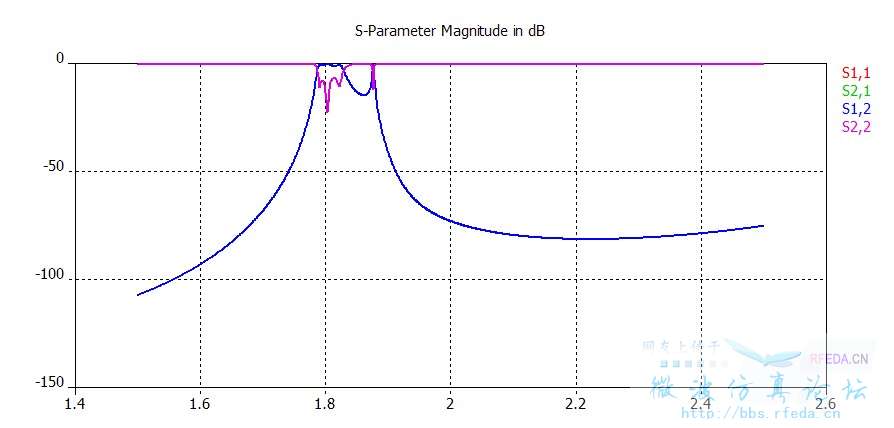

我做的是6阶的滤波器,谐振腔底部用金属条连接起来了,调试后,S参数是这么个情况,能不能帮我看看原因啊,后面是个什么情况啊?
看你的仿真数据 带宽也不是很宽 我估计你的模型之类的问题 比如说收敛 或者设计的时候出什么问题 你在用filter小软件试试,看看你的耦合系数和结果有没有什么错误的地方
建议加耦合连杆或柱

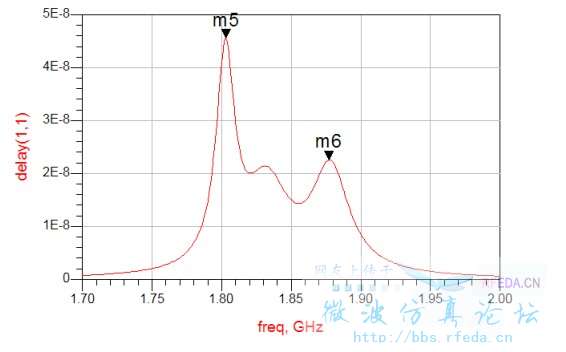

我是用的CoupFil软件,耦合系数应该不会有错误,就是在把各腔之间的耦合都仿真之后,综合起来,用群时延再调的,后面的怎么都变不了,有什么其他的综合调试方法不?总共是6腔,前面两腔的群时延都可以调出来,前面三个腔的群时延,怎么调都只有两个峰值?这什么原因啊?用ADS仿真的群时延是这样子的
耦合连杆和柱是什么意思啊?能不能具体说一下啊
继续求助
各位大侠。麻烦说一下怎么看窗口耦合系数 谢谢
碰到了同样的问题,窗口开到最大也达不到,加耦合螺杆也不行,我还以为是耦合系数的理论计算有问题,大侠们指导下,谢谢了
