请教为什么S11下不去呢
05-08

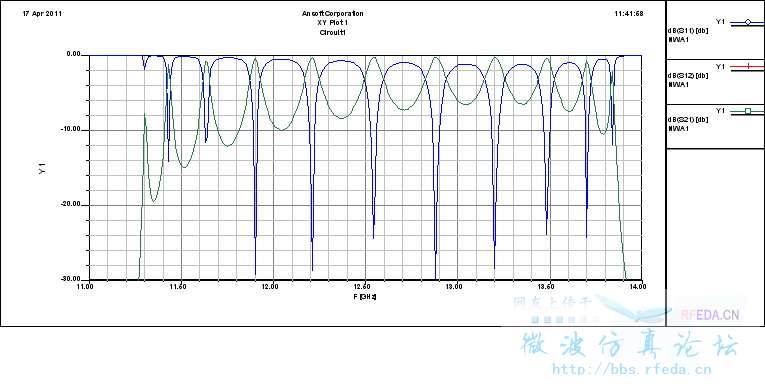

最近在学习做滤波器,网上找了一堆资料,我的设计流程是先根据指标要求用DESIGNER算出G值,然后算出耦合系数和Q值,用HFSS得出间距S
和抽头位置,最后两个软件协同仿真,怎么会得出这么个结果呢,请高手解疑惑,是那部分出了问题应该怎么调整呢
和抽头位置,最后两个软件协同仿真,怎么会得出这么个结果呢,请高手解疑惑,是那部分出了问题应该怎么调整呢
有高手在吗,帮忙看一下啊
扫描频带太宽了吧,看着像是
我要求的带宽是2G呀,中心频率12.5G,采用13阶切比,0.1波纹的
这个是我HFSS仿真的整体模型,请高手看看是否有问题啊
这个是协同仿真模型
你所说的设计流程是理想的结果哈,实际做滤波器不可能一下子就得到很好的结果,必须适当的调整各个参数,尤其是输入输出端的耦合很关键!

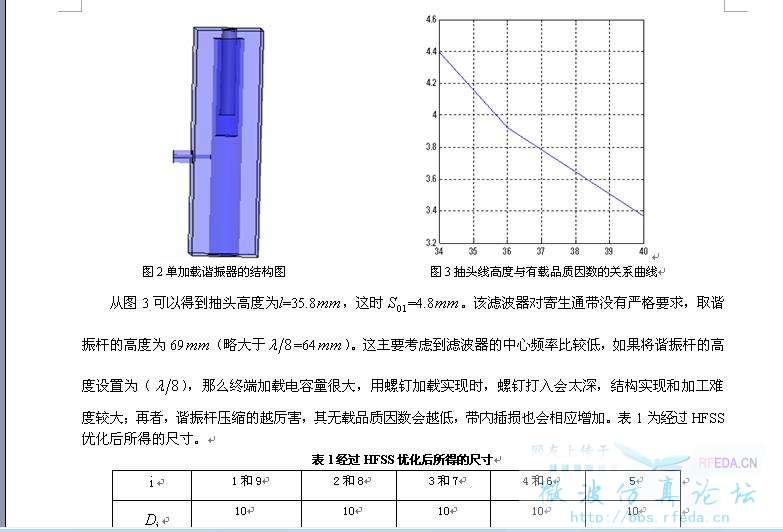

谢谢了,我这个模型中只用到了根据耦合系数算出来的间距S12,S23,S34等,没有用S01,我不知道S01在我这个模型中是那个之间的距离,查看资料(如图所示),该模型是怎么算出S01的?它指的是哪和哪的距离啊,急啊,请做过的高手指教谢谢
同问,一样的问题,怎么S11下不来呢
s11一下子不会下去的 优化
s11仿真下不去,是否加工实物能调下去呢,有经验的请执教一下
耦合有问题!不是太大就是太小!你这个模型算的时候收敛没?这也很关键!
