理论高手请进,调谐滤波器问题求教
05-08

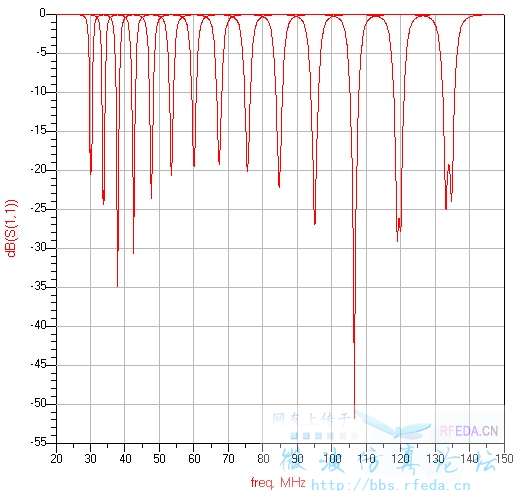

下图是一个电容调谐滤波器的原理图及回波损耗仿真结果,俺有些疑问
1.图中滤波器是典型的电感耦合谐振器滤波器,采用抽头的方式阻抗变换,但是在抽头串联电感L5,L6,应该怎样分析等效呢?
2.为什么此滤波器在3090MHz的范围内能阻抗匹配良好,回波都接近20。应该就是电感L5,L6的左右。应该怎样分析呢?
1.图中滤波器是典型的电感耦合谐振器滤波器,采用抽头的方式阻抗变换,但是在抽头串联电感L5,L6,应该怎样分析等效呢?
2.为什么此滤波器在3090MHz的范围内能阻抗匹配良好,回波都接近20。应该就是电感L5,L6的左右。应该怎样分析呢?
重新梳理下问题: 1.图中滤波器是典型的电感耦合谐振器滤波器,采用抽头的方式阻抗变换,在30130MHz的范围内能阻抗匹配良好,回波都在-15以下。其特别之处就是抽头上串联电感L5,L6。应该怎样分析L5,L6呢? 从耦合矩阵的角度讲,调谐滤波中心频率变化时,要保持形状及相对带宽不变,谐振器间耦合系数kij需要恒定不变(以上电路中kij明显是恒定不变的),而且Qe也要恒定(在没有L5,L6的情况下显然Qe是随中心频率剧烈变化的)。在加上L5,L6后,应该怎样分析计算Qe呢? 2.这样的滤波器从参数上怎样设计呢?例如:要将上图的滤波器改成3腔、4腔的的
