腔体滤波器怎么不收敛？

05-08

下面是我做的一个6腔腔体滤波器，不知道为什么，总是不收敛，而且收敛曲线很乱，难道是自己设置有问题么?麻烦各位大牛们帮忙看看，谢谢啊

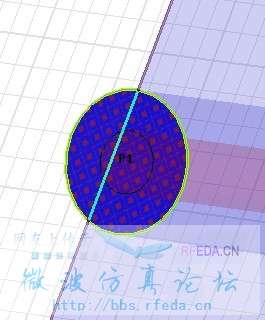

激励是不是有什么不对的

激励，按理说那样设置也可以，不过最好是用空气腔减去中心导体，并且复制中心导体，就是clone那个选项要选，收敛曲线乱是肯定的，它每算一次就会，细化一次网格，知道低于s;

可是收敛的曲线不应该先上去，然后再下来吧，迭代运行的次数太多了，而且点数太多，电脑都死机了

腔体滤波器还没有玩过呢，呵，学习了又

HFSS对电脑要求还是很高的，实在要做全波仿真，你电脑又卡的话，你只有把s设置的大一些，然后调试到不错后，再试试用较小的S，或者用台好电脑跑

还有就是手动划分网格，这个论坛上也有详细的指导

谢谢楼上的解答，不过我感觉我的电脑还不错（内存16G的），就是结果不好不收敛。

小编可以设置一下阶数，分为零阶、一阶、二阶、混合阶，对于不同类型的结构，适合用不同的阶数设置，这样既可以很快收敛，又可以提高仿真速度！

兄台可以说的详细一点么?谢谢

我也碰到这个情况了，不过我的主要原因是频带偏移比较大，修改后，频带好了，然后收敛曲线一直向下走，7次就到0.02以下了

对电场，磁场比较强的地方，可以手动划分网格，可以加速收敛！
