6腔腔体滤波器调试经验
05-08
各位大侠,谁能够分享一下自己调试6腔(或多于6腔)滤波器的调试经验?小弟最近调试一个6腔的腔体滤波器调试不出来了,跪求啊!
(切比雪夫滤波器,不含交叉耦合)
滤波器调试,不进则退
哥们,6腔不带交叉不是很难,应该是入门级的了,经验这东西不是三言两语在这能说清的,要不别人多年的调试都白搭了,都在这讨论得了,实践出真知!调试就要多动手!如果是调试中出了什么问题发上来讨论一下还差不多,你这里没图没有说明什么问题,就说调不下……
仿真方法 建议用 porttuning 或者 spacemapping 实物调试 建议 先抽头后频率 最后耦合
你18号不是回来么?

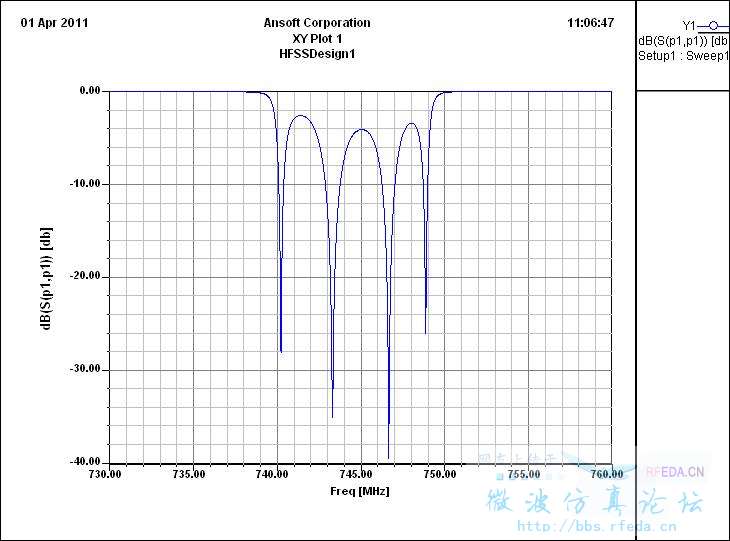

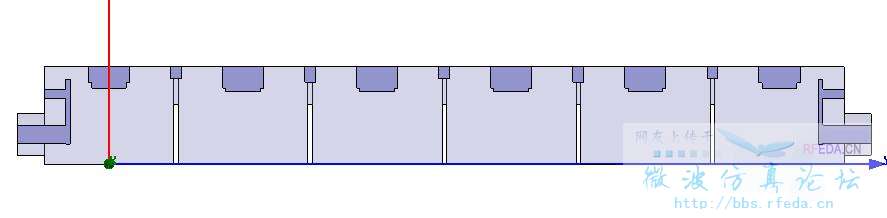

谢谢两位的热情回答,我把现在的曲线发上去哈,还有仿真的图。
看你的图我感觉是不是耦合不对,你检查哈你的抽头耦合,以及腔间耦合,最好是用协同仿真,感觉那样更直观,可以很明确的发现什么地方有问题,调试过程基本和调试实物一样
麻烦问一下,怎么协同仿真啊?
把抽头线的耦合加强或者减弱试一下。
谢谢哥们儿,我试着将Q值增大之后,同时减小1、6号腔的频率之后,6个峰出来了,而且效果还不错。呵呵,谢谢哈。同时谢谢楼上各位,呵呵
6腔无交叉耦合这真是入门及的调试,调之前对一下2抽头的时延,然后按次序调调谐杆,耦合杆,用不了10分钟
小编,调好了没有呢?嘿嘿,我之前也调过很多滤波器哈,需要很大的耐性呢,考软件优化,几乎不可能实现!你可以看看贾宝富老师的资料,他讲了一些调试滤波器的方法哈!
麻烦一下,你说的方法可不可以说的详细一点啊,小弟听不明白,望指点,呵呵
恭喜你调出来了
