唉,辐射损耗导致的阻带增益

05-08

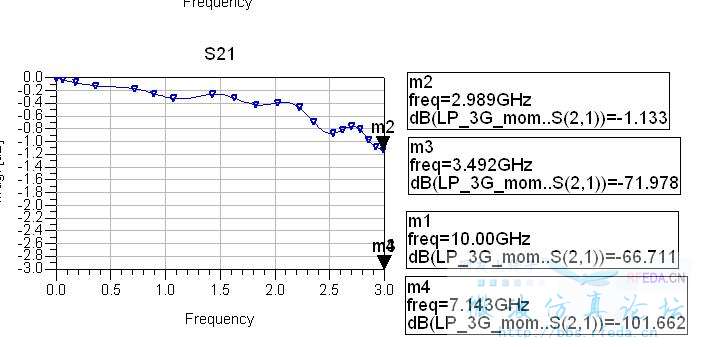

ADS2006,Momentum RF下的仿真结果

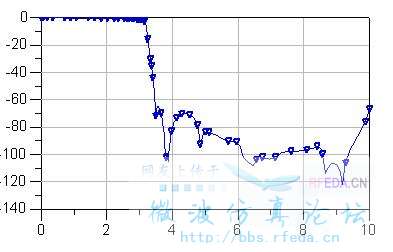

  • Momentum 下的仿真结果



    从图上看出,阻带的增益是很明显的,Momentum RF在仿真中的Warning
    2.Layout is electrically large above 1.98GHz(space wave radiation)
    3.Substrate is electorically large above 19.1GHz(Space wave radiation)。
    这几个Warning在Momentum没有。所以仿真导致的差异个人感觉是,由于辐射损耗导致的Q值下降,不知道对不对,还请高人指点一二。
    PS:本人设计的为微带线滤波器,3级共22阶。
