求助,E面鳍线滤波器金属化孔问题

05-08

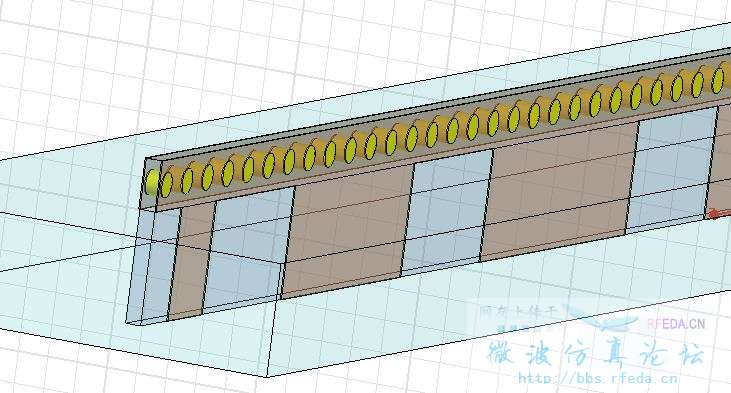

求助,我建立了个35g的带通滤波器,模型为E面鳍线滤波器.....为介质基片上冲洗金属膜片,....如下图,两边的金属化孔的尺寸问题想请教下各位:
1，金属化孔的直径一般为多少?大小对滤波器性能影响怎样?我现在的是0.4mm直径,两个孔中心相距0.8mm
      老板让加工0.2mm的孔仿真看看,因为可以加工,不知道孔越小,是否对性能有帮助?
2，另外,由于基带是夹在两个波导之间,那两侧的那两个突出的部分的大小应该多大(就是打孔的那长条金属的宽度).,我现在仿的是1mm,但是我觉得有点小,是否能大一点?对性能有影响否?

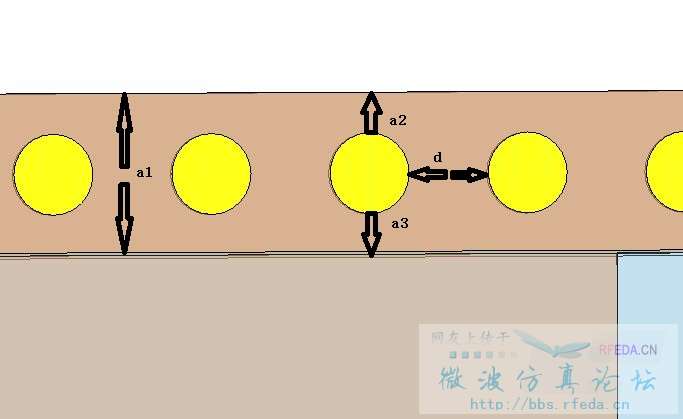

哎,算了,.......为了方便,图已经上传了,这样讨论方便,我设置的是a1=1mm,a2=0.3mm,a3=0.3mm,d=0.4mm,孔的直径=0.4mm
       我想知道直径一般都多少,a2一般为多少为佳?还有d为多少为佳?a2大一些有没有问题,比如设置成0.8mm
       还有就是孔直径设置成0.2mm有没有必要?能否提高性能?
