这么窄的介质滤波器能实现吗
05-08
这样的介质滤波器能实现吗?
指标：F0=16GHz
1dB带宽5MHz
30dB带宽小于30MHz

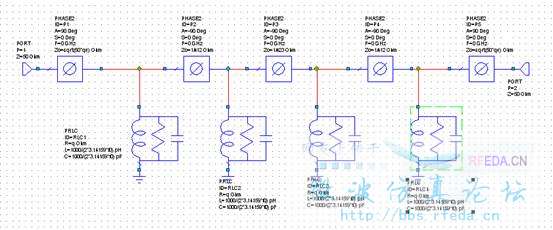

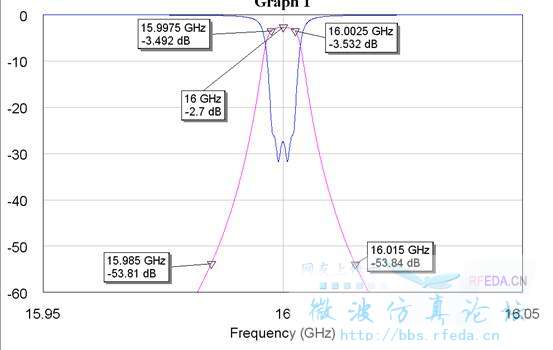

我在AWR的等效电路仿真图(在附件里)：
算出来的参数：
N=4
K12=0.00033782
K23=0.00024814
QE=2281
介质谐振器无载Q取20000
这么窄能做出来么?
激励就是个问题吧?QE太高
指标：F0=16GHz
1dB带宽5MHz
30dB带宽小于30MHz
我在AWR的等效电路仿真图(在附件里)：
算出来的参数：
N=4
K12=0.00033782
K23=0.00024814
QE=2281
介质谐振器无载Q取20000
这么窄能做出来么?
激励就是个问题吧?QE太高
应该是可以实现的,我曾做过2.3G频段,1dB带宽0.6M左右的,也是四个介质腔. QE比较大,输入耦合要求比较弱. 不过还是可以方便实现.
这个应该可以做 抽头可以定弱一点 个人觉得介质的抽头要弱还是很容易的 不知道对不对
设计和仿真可以,但是加工和调试是个大问题
高品质的介质腔才行
基本上实现不了……
请问：这样做出来的滤波器体积有多大呢?
請問QE是什麼?
