help! RJ45 filter design

05-08
我是菜鸟, 想请教高手, 如图所示的filter 是什么类型的? 这是RJ45 socket 里面的一个小板,

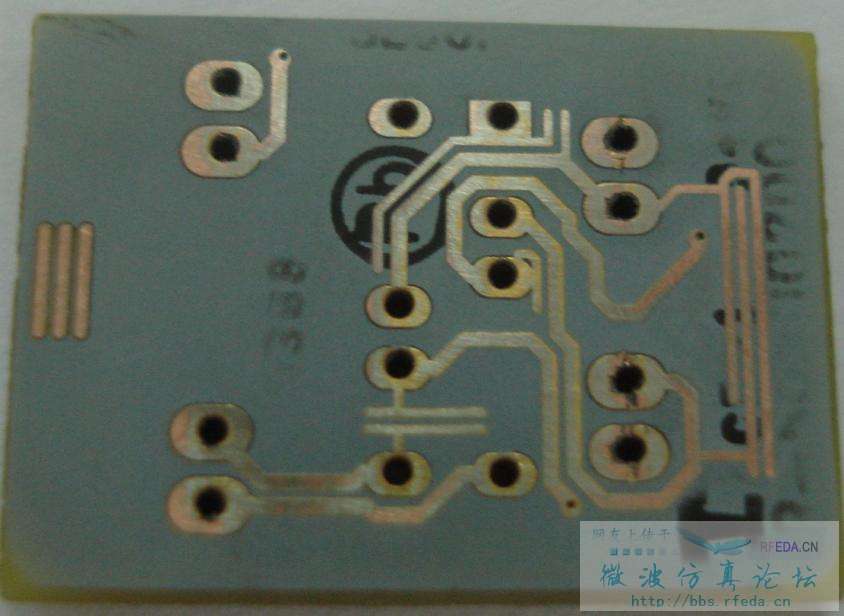

top side

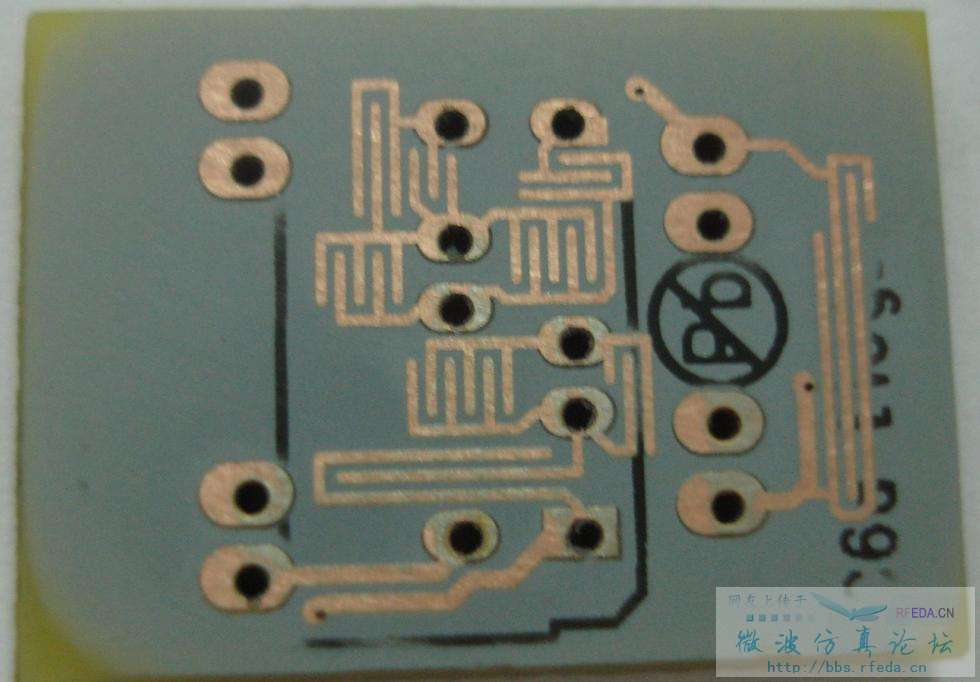

bottom side




这种是不是变型的发夹型微带滤波器? 该如何设计这类滤波器, 注意是用在RJ45里面的, 设计思路及软件? 谢谢!

唉, 能设计这种滤波器的人才是经典啊

顶一下, 有人知道这个怎么设计吗?
