滤波器中的阻抗变换器问题

05-08

在《现代微波滤波器的结构与设计》一书中，关于阻抗变换器，有个地方不明白，希望知情人士伸出援助之手，谢谢

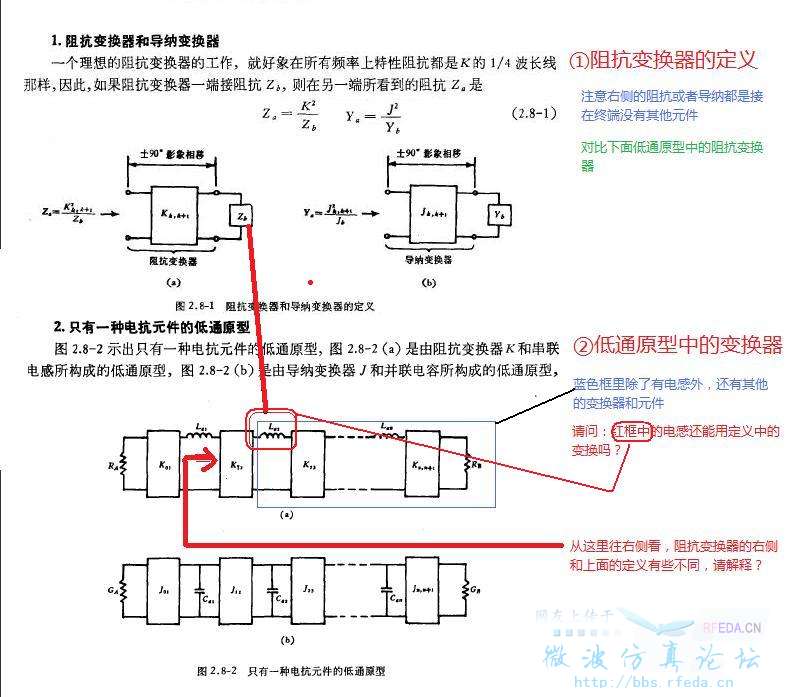

问题一

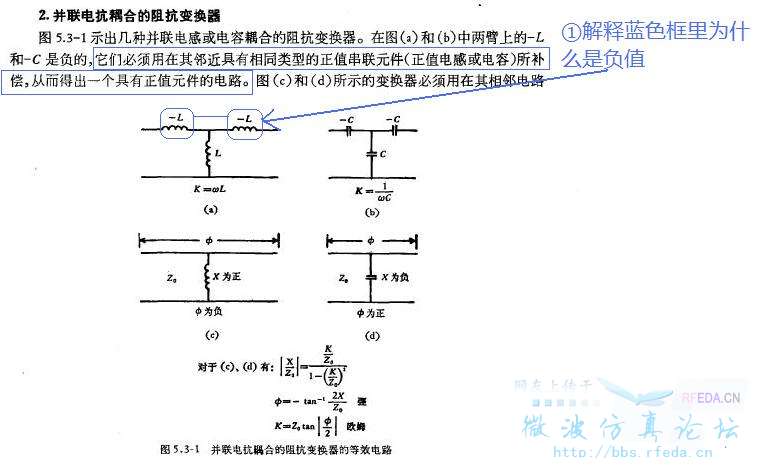

问题2

问题三
经常在书籍上看到，一个信号通过电感，相移负90度，经过电容相移正90度，请问相移总有个比较吧，是输入的信号减去输出的相位差吗?电压信号还是电流信号?

问题三可以这样理解，电磁波通过一段路径，由于信号是一个谐振信号，因此通过一段路径后的相位和初始值的相位是不同的。也就是所谓的相位差。如果是一个2端口的器件，那么可以查看S21的相位值。

但是S21的相位是2口-1口

我以前没怎么看过这本书，现在在学习……说说我的理解吧！
问题一：
所谓的阻抗肯定是对一个器件或者一个网络的某个特性的描述，比如说一个网络的一个口的输入阻抗，那基本定义就是这个口的电压和电流之比，如果我在网络口串联了一个电感，从电感往里看去当然是网络原本的输入阻抗要串上这个电感的。
注意，在这里看阻抗，有一个公共点是始终不变的，可以理解为地，也就是说，对网络阻抗的描述，都是一个端点对地间或者说对不变的公共点间的阻抗。所以，你的问题一，红框里的电感是不能代替阻抗变换器里定义的Z的，但是可以用电感的阻抗和后面网络的输入阻抗之和，来定义为阻抗变换器里的Z。（因为是串联，所以是和）
问题二不太明白你要问的是什么意思……这个负啊正啊的，肯定是做设计数据转换时用到的方法吧，负应该也是计算过程中的一个量。

针对第一个问题：
多个电感与变换器的级联可以等效看成第一个图中的负载Zo，只不过Zo复杂了点不再是简单的阻抗；
