请教大家filter solution中的triplexer结构中带通怎么实现
05-08
想用filter solution 设计高低通加带通的三通带滤波器。triplexer选项在结构上得到的电路图是高低通的并联结构，中间画两个箭头标注为 to band pass 。比较不理解明明是个三端口网络，这个带通在哪里?

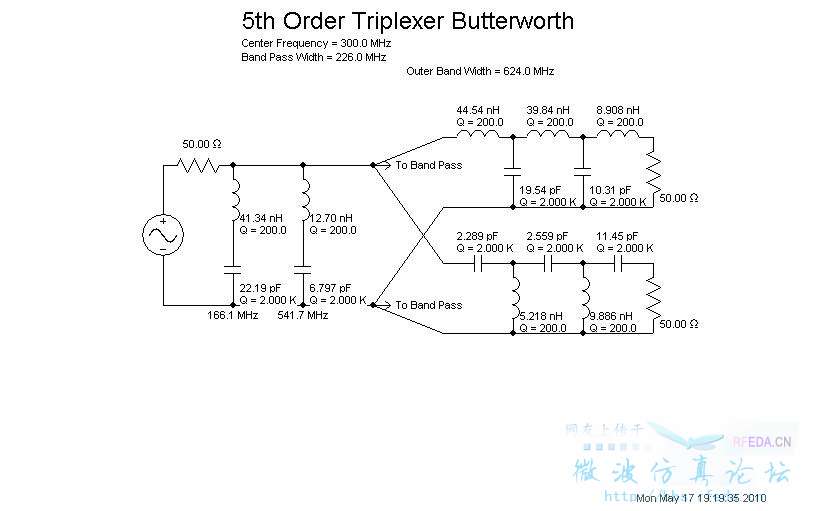

图1：triplexer电路图：

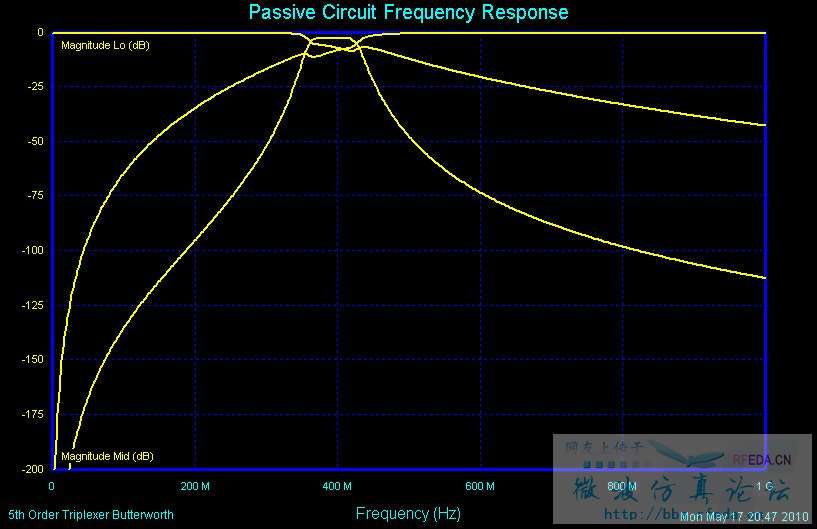

图2：频率响应：
按照图1得到的明明是个高低通的双工器，第三路带通怎么出来，熟悉filter solution 的朋友能否告知下?
图1：triplexer电路图：
图2：频率响应：
按照图1得到的明明是个高低通的双工器，第三路带通怎么出来，熟悉filter solution 的朋友能否告知下?
