17G带通滤波器Designer仿真结果,“左右肩”斜的厉害,怎么回事?
05-08
问题如上,仿出来的S21带内插损斜的太厉害了,怎么调整都没办法调成平的,不知道是软件没用对还是耦合有错,用得结构是最简单的平行微带线,3阶的,下面是仿真出来的问题图形
耦合有问题
另外看一下仿真设置有没有问题,比如中心频率什么的
带外有峰,没有优化好!

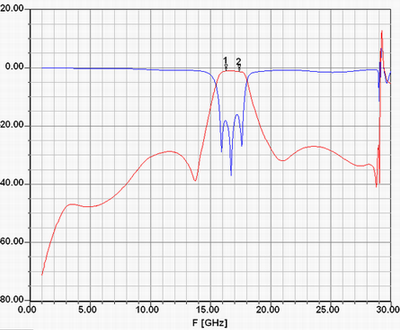

这是1-30G的结果,我学的浅,能说得更详细点吗
主要是你的耦合没搞好
你是用ADS优化做的吗,cerrentEF是否收敛了?
优化下不就行了
另外帅哥你的点数有的少呀
我用designer做得
你的图片是用Designer的吗?我那个不允许做你图中这么宽的通带,只允许0.4-0.5G。
另:头一次有人夸我帅,谢谢呵
现在找到一个可能的原因,还不太肯定。

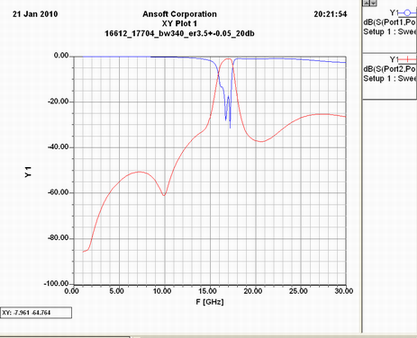

原来仿真的时候只设了3层,微带线,介质板和地,现在又加了空气腔,仿出来的图形,带内倒是挺端正了,但是带外又翘起来了,愁啊
6楼的兄弟仿真的还不满足你要求?
一般情况下 通带宽插损会好
如果你的带外要求不高的话 就尽量把通带做宽些
那个带宽太宽了,影响带外抑制,
现在是把两端的50欧姆线加长到10mm,通带内就正了,到32mm左右时又偏,可是这个波段的波长也不是32mm附近啊
50欧姆线的宽度变化对结果基本没影响
求高手指点啊

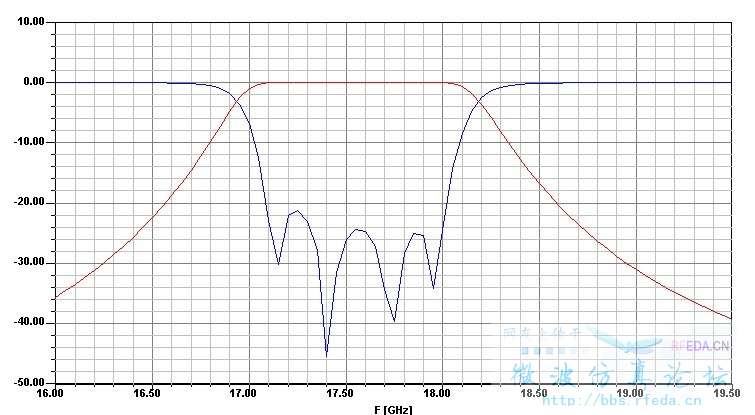

发一个我仿的结果上来
直接用软件优化算出来的 这里我没设置损耗
如果你要是有高的带外要求话 可以多加几阶谐振器哈
小编留言:
想请教一下关于designer的使用,我的qq767883264,给我回复好吗
楼上是怎么优化的?是designer优化还是联合仿真?用了多长时间啊?
designer自己优化的 几分钟搞定哈
你是用CIRCUIT电路里面的理想元件搭的吗?我是用PLANAR EM做EM 仿真的,仿起来很慢的呀,哪里能仿那么快?
