请问测试微带滤波器时整个曲线有波纹是什么原因?

05-08
是噪声吗?
但测了一组滤波器,不同中心频率的,有的有波纹,有的没有。
个人怀疑是设计有问题,请教大家了。
谢谢。

什么样的波纹?
是带内有波纹还是全部都有

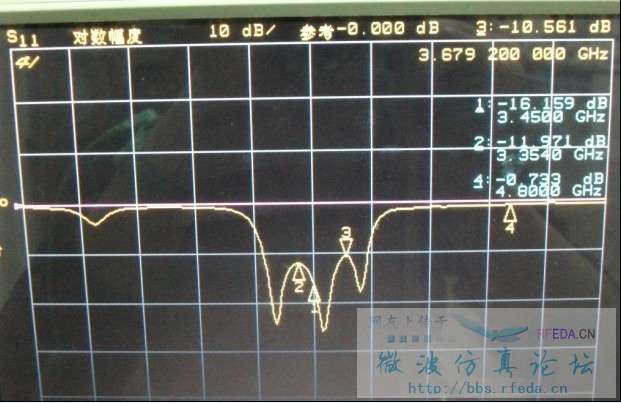

设计的是切比雪夫滤波器,f0是3.45GHz,是S21的整个曲线都有,不好意思没说清楚,S11反而没有。



  • 估计是噪声  或者是2端口处有问题吧

    测试时好像经常出现这个问题,我不清楚,希望高手指点啊

    有高手知道吗?

    有的是仪器的问题,像我单位那个S11和S21就是个小波浪线,嘎嘎。

    你这个是calibration有问题
    可以多做几次calibration,如果没有改观,那么就检查一下你们的calibration kit是不是不太好了

    可能是接地不太好
