请问一些有关功分器的问题!
05-08
大侠们好,我现在正做一8G的功分器:

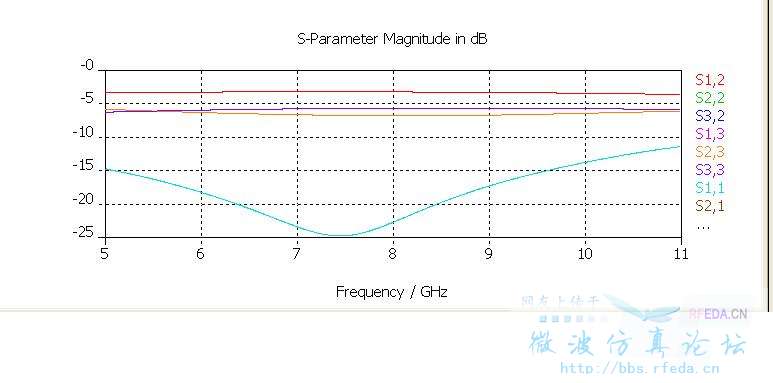

ads仿真结果如下:

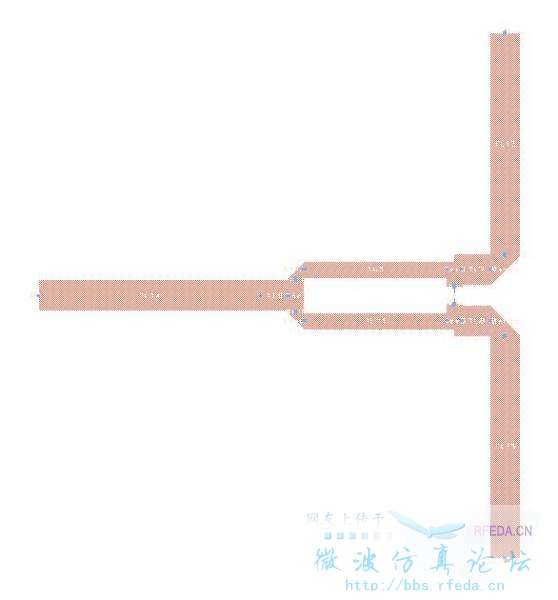

制版图

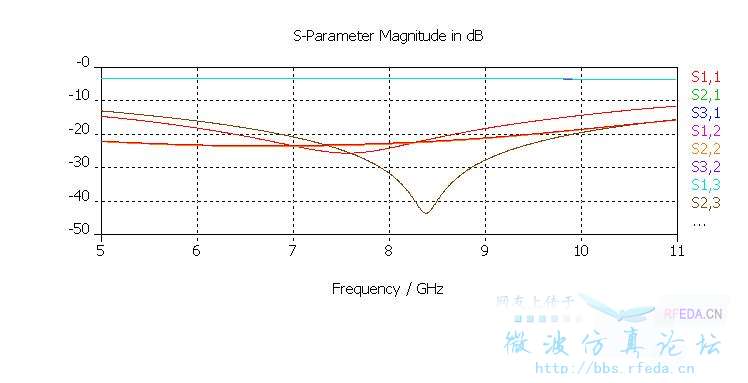

加电阻仿真结果:

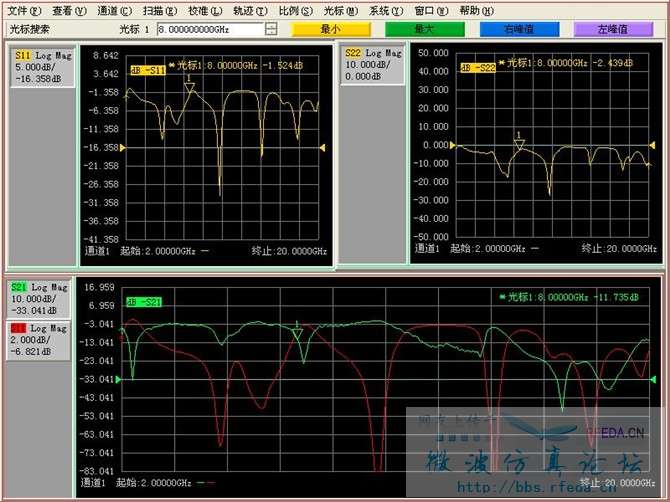

经cst测试结果:
不加电阻
加电阻后
各个仿真结果都能够满足设计的需要。但是做成品后测试的结果就大不相同 。测试的S23结果倒是比较理想,可以达到-20dB。但是s12差的太远,而且在8G附近出现了大幅度波动。请各位大侠帮忙解释一下,为什么会出现大幅度波动呢?
由于我之前没有制过版,所以铺铜过程中出现了两分支尺寸存在微小差别,也造成与仿真得的尺寸稍有不同。这会是结果不理想的原因吗?先谢谢大侠们啦!
基板介电常数为 3.5,基板厚度0.508mm,铺铜厚0.018mm
ads仿真结果如下:
制版图
加电阻仿真结果:
经cst测试结果:
不加电阻
加电阻后
各个仿真结果都能够满足设计的需要。但是做成品后测试的结果就大不相同 。测试的S23结果倒是比较理想,可以达到-20dB。但是s12差的太远,而且在8G附近出现了大幅度波动。请各位大侠帮忙解释一下,为什么会出现大幅度波动呢?
由于我之前没有制过版,所以铺铜过程中出现了两分支尺寸存在微小差别,也造成与仿真得的尺寸稍有不同。这会是结果不理想的原因吗?先谢谢大侠们啦!
基板介电常数为 3.5,基板厚度0.508mm,铺铜厚0.018mm
图没有上传上来哦
自己顶起来!
顶起,期待有实际经验的高手回答!
同問, 我也想知道
请大家来帮忙啊!
怎么没人帮我瞧瞧哈?
小编用的是什么材料的基片?介电常数多少啊?
飞洒发射反反复反复反复反复反复
基板介电常数为 3.5,基板厚度0.508mm,铺铜厚0.018mm
我只看出来是个威尔金式的功分器,汗
没有微带的工程经验啊,只是提个自己猜测的方向,微带线的拐弯的地方拐角是有讲究的,一般是直角边的变量,利用什么二次反射啊啥的,具体我也记不清了
ADS仿真是EM仿真吗?
有CST的仿真还会差这么多,我也不明白
会不会是加工的问题啊?以前我做在陶瓷片上的都很好啊
我来提几点,有不对的大家互相讨论!
微带功分做8G算比较高了,从你的仿真看是没问题的,也就说这是可以实现的,但实际为什么有差别,尤其是会出现反射峰,有两种可以解决的办法:
1.改变腔体高度,试着改到4--6mm,这样就会"扰乱"反射,不让它出现"大"的反射.
2.当反射变小(盖上盖),仍会有小的"峰"时,在盖板上贴一块"吸收材料"(要找位置),就可以解决了!
,
谢谢楼上各位大侠的指点啦!
其实是腔体产生谐振所致!
