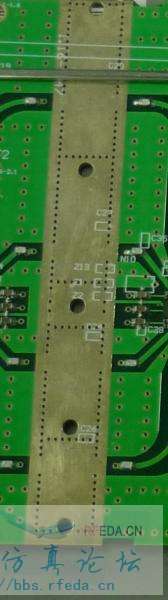

看看这样的PCB中的金色那条要实现滤波器的话,应该是怎样的结构?
05-08
想问问高手在金色那条带上实现滤波器哪种结构的可以啊,从电路上推断应该是四个带通滤波器,并埋在如图的金色条带中,不知道用微带滤波器或者是带状线滤波器行不行?主要是从板子的构造看,不可能有腔体!所以现在不能确定用什么样的滤波器来做!谢谢!
金色线是金属的吗?
是一层镀金,是一层地,滤波器在这层地之下
怎么就没有人回答下啊,好棘手啊!
你怎么确定滤波器就是在板子里面的呢?
根据板子的功能分析,那块应该有个滤波器的!
能不能具体讲一下
什么功能,怎么分析的
为什不可能是贴在那个上面的?
还有那些端口是输入那些端口是输出?
小编留言:
每个滤波器的两端都接了一个电容,至于不贴在表面可能是由于考虑到EMC的原因吧!其他我也不是很了解!
哦
那可能是板子里面用带状线实现的吧
具体什么结构得拆开来看看
为什么不会是腔体呢?我觉得有个可能是SIW啊
当然最可能的是带状线滤波器。
同意8楼的说法
